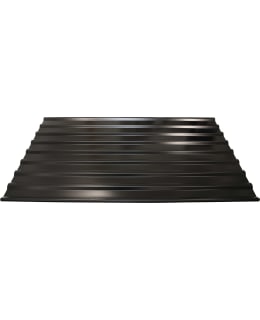

Erinomainen tuote pienehköjen rakennusten kattamiseen. Levyn koko on mitoitettu niin, että pellit on helppo kuljettaa pienelläkin peräkärryllä kohteeseen ja ne ovat tarvittaessa jopa yksin asennettavia.
Warma kattopeltiä voi jatkaa limittämällä pystysuunnassa (200mm).
- Materiaali: teräsohutlevy 0,45mm polyesteripinnoitteella
- Värit: musta RR33, tumma harmaa RR23 ja punainen RR29
- Pellin pituus: 2m
- Hyötyleveys: 110cm
- Kuvion korkeus: 18mm
Asennusohje:Levyjen käsittely ja valmistelut asennukseen:
Ohuet teräslevyt saattavat helposti taipua, joten niitä on käsiteltävä varoen. Levyt saattavat lisäksi myös venyä. Mahdolliset naarmut tm. pinnoitevauriot poistetaan sopivilla sumutemaaleilla. Kaikki mahdolliset kaltevat leikkaukset, läpivientien aukot tms. tehdään kohteessa asennuksen aikana. Katelevyjä työstetään käsisirkkelillä, nakertajalla, kuviosahalla tai peltisaksilla . Missään nimessä ei voida käyttää kulmahiomakonetta, koska leikkauksen yhteydessä syntyvät kipinät polttavat levyn suojakerroksen puhki! Levyjen käsittelyssä syntynyt teräsjätteet on poistettava huolellisesti harjalla. Pintaan jääneet teräksen jäämät alkavat ruostua ja saattavat vaurioitta levyn pintaa. Likaiset levyt puhdistetaan kotitaloudessa käytettävillä puhdistusaineilla, liuottimien tm. vahvavaikutteisten kemikaalien käyttö on kiellettyä. Suosittelemme levyjen leikkauskohtien ja räystäälle tulevien reunojen sekä mahdollistennaarmujen maalaamista levyjen korjaus-/paikkausmaalaukseen tarkoitetulla maalilla asennuksen jälkeen. Katon minimikaltevuus 1:6
Aluskate:
Levyn alla on käytettävä aluskatetta, joka estää kondenssiveden pääsyn rakenteisiin. Asenna aluskate harjan suuntaisesti alaräystäältä alkaen. Kiinnitä aluskate kattotuoleihin esim. nitojalla. Aluskatekaistojen keskinäinen limitys on vähintään 150 mm. Älä pingota aluskatetta tiukalle kattotuolien väliin, vaan jätä ”roikkumaan” n. 20-30 mm. Harjan kohdalla aluskate leikataan poikki.
Ruoteet ja päätylauta:
Ruoteina käytetään 25x100 lautaa, jos yläpaarteiden välimatka on <900mm tai 32x100 lautaa, jos paarteiden väli on isompi. Naulaa ruoteet kattotuoliin 2,8 x 75 mm kuumasinkityillä nauloilla vinoon lyöden (2 naulaa/risteys). Katon päätylaudan yläreunan on oltava 18 mm verran ruotelautoja korkeammalla, jolloin reunapelti tukeutuu siihen hyvin.
Levyjen kiinnitys:
Kattolevyjen kiinnittämiseen käytetään tiivisteellä varustettuja kattoruuveja. Ruuvit kierretään istukalla varustetulla sähköporalla. Kattolevy kiinnitetään ruoteeseen aallonpohjasta. Ruuvien normaali pituus tällaisessa kiinnitystavassa on 25-28mm. Levyt kiinnitetään toisiinsa vaakasuunnan liitoskohdasta jokaisen aallonpohjan kohdalta ja pystysuunnassa aallon päältä. Ala- ja yläräystäällä levy kiinnitetään ruoteeseen joka toisen aallon pohjalta. Levyt sijoitetaan räystään suhteen ristikkäin siten, että niiden alareunat ulottuisivat 40 mm yli räystään reunan. Ruuvien menekki on noin 7kpl/m2
En utmärkt produkt för att täcka små byggnader. Plåtstorleken är dimensionerad så att den enkelt kan transporteras till byggplatsen med en liten släpvagn och till och med kan installeras ensam om det behövs.
Warma takpannor kan förlängas genom att överlappa vertikalt (200 mm).
- Material: stålplåt med 0,45 mm polyesterbeläggning
- Färger: Svart RR33, Mörkgrå RR23 och Röd RR29
- Plattlängd: 2m
- Bredd: 110cm
- Mönsterhöjd: 18mm
Installationsanvisningar:Hantering och förberedelse för installation:
Gammal stålplåt kan lätt böjas och bör hanteras med försiktighet. Dessutom kan plåtarna också sträcka sig. Eventuella repor eller andra ytskador kan avlägsnas med lämpliga sprayfärger. Eventuella snedskärningar, håltagningar i genomföringar etc. görs på plats under monteringen. Plattorna ska bearbetas med handhållen mejsel, gouge, mönstersåg eller bågfil. Under inga omständigheter får en vinkelslip användas, eftersom gnistorna som uppstår vid kapningen bränner igenom plåtens skyddsskikt! Stålrester som uppstår vid hanteringen av plåtarna måste avlägsnas försiktigt med en borste. Eventuella stålrester som lämnas kvar på ytan börjar rosta och kan skada plåtens yta. Smutsiga plåtar ska rengöras med rengöringsmedel för hushållsbruk; användning av lösningsmedel eller andra starka kemikalier är förbjuden. Vi rekommenderar att du målar panelernas skurna kanter, takfotens kanter och plåtarnas kanter med en panelreparationsfärg efter installationen. Minsta taklutning 1:6
Tak:
Underlag måste användas för att förhindra att kondensvatten tränger in i konstruktionen. Montera underlaget parallellt med nocken, med början vid den nedre hängrännan. Fäst underlagstaket vid takstolarna, t.ex. med en häftklammer. Minsta avstånd mellan underläggsremsorna är 150 mm. Kläm inte fast underlagstaket mellan takstolarna, utan låt det "hänga" ca 20-30 mm. Klipp av underlaget vid nocken.
Lister och gavelbrädor:
Brädorna som används är 25x100 brädor om avståndet mellan de översta takstolarna är 900 mm eller 32x100 brädor om avståndet mellan takstolarna är större. Spika fast skruvarna i takstolarna med varmförzinkad spik 2,8 x 75 mm och slå diagonalt (2 spikar per korsning). Takändskivans överkant ska vara 18 mm högre än vassbrädorna, så att kantkabeln får ett bra stöd.
Fästning av panelerna:
Takskruvar med packning används för att fästa takpanelerna. Skruvarna dras åt med en elektrisk borrmaskin med säte. Takplåten fästs i gallret från undersidan av korrugeringen. Den normala längden på skruvarna för denna infästningsmetod är 25-28 mm. Plåtarna fästs ihop vid den horisontella fogen vid basen av varje korrugering och vertikalt vid toppen av korrugeringen. Längst ner och längst upp på takfoten fästs plåten i gallret längst ner på varannan våg. Plåtarna ska placeras tvärs över takfoten så att deras nedre kanter sträcker sig 40 mm utanför takfotens kant. Antalet skruvar är cirka 7 st/m2.
