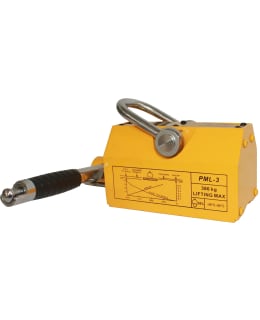

Magneettinostin koostuu NdFeB kestomagneeteista, jotka kehittävät magneettikentän jolla on korkea pitokyky.
Magneetissa olevaa vipua kääntämällä saadaan magneetti joko päälle tai pois ilman minkäänlaista ulkopuolista voimanlähdettä. Työskennellessä magneetin kaksi pitkittäissuuntaista napaa takaavat tasaisen tai sylinterimäisen kappaleen pitävän noston. Nostokapasiteetti 300 kg, 30% pyöreillä kappaleilla ja sivunostolla
Nostokapasiteetti riippuu nostettavan kappaleen paksuudesta ja pintakäsittelystä. Nostettavan kappaleen pinta on tarkastettava,jos sen karheus on vähemmänkuin 6.3 µm on nostokapasiteetti 100%. Jos karheus on 6.3 µm tai huonompi syntyy väliin ilmarako.
Nostettavan metallin seos vaikuttaa myös nostokykyyn. Matalahiilisissä teräksissä nostokerroin 1, keskihiilisissä 0,95 ja korkeahiilisissä 0,90. Matalaseos teräksissä 0,75 ja valuraudalla 0,50.
- Staattinen varmuuskerroin 3:1
- Työskentelylämpötila -40oC - +80oC
- CE
Den magnetiska lyftaren består av NdFeB permanentmagneter som utvecklar ett magnetfält med hög hållkraft.
Genom att vrida spaken på magneten kan magneten slås på eller av utan någon extern strömkälla. Vid arbete garanterar magnetens två längsgående poler ett stabilt lyft av ett plant eller cylindriskt föremål. Lyftkapacitet 300 kg, 30% med runda bitar och sidolyft
Lyftkapaciteten beror på tjockleken och ytbehandlingen på föremålet som ska lyftas. Ytan på stycket som ska lyftas måste kontrolleras, om dess grovhet är mindre än 6,3 µm är lyftkapaciteten 100 %. Om grovheten är 6,3 µm eller sämre skapas ett luftgap.
Legeringen av metallen som ska lyftas påverkar också lyftkapaciteten. I lågkolstål är lyftfaktorn 1, i medelkolstål 0,95 och i högkolhaltiga stål 0,90. Låglegering 0,75 i stål och 0,50 i gjutjärn.
- Statisk säkerhetsfaktor 3:1
- Arbetstemperatur -40oC till +80oC
- CE
