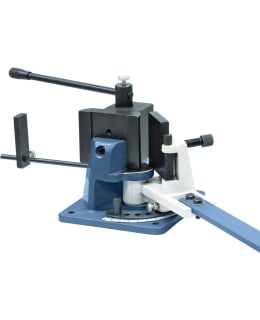

Kulmataivutin WB 100 on monipuolinen taivutuskone lattaraudan ym. materiaalien taivutukseen.
Ominaisuudet- Latta-, pyörö- ja nelikulmateräksen tarkkaan kylmä- ja lämpötaivutukseen
- Vankka työpenkkiin ruuvattava rakenne
- Tapeilla portaattomasti säädettävä taivutusvaste
- Nopea epäkeskokiinnitys rationaaliseen työskentelyyn
- Luettava taivutuskulma 120 asteeseen asti
- Korkea toistotarkkuus taivutuskulmavasteen ansiosta
- Ihanteellinen korjaamoihin ja metalliverstaisiin
Vakiovarusteet- Taivutuslevy, terävä / pyöreä
- Sädetaivutuslevy R 20 / R 25
- Taittolohko
- Taivutuslevy pyörötangolle
- Taittolevy
- Sädetaivutuslevy R 10 / R 15
- Kulmavaste
- Kiinnityslohko ja epäkeskokiristin
- Materiaalivaste
Tekniset tiedotTaivutusteho (materiaalilujuus 400 N/mm²)
- Lattateräs: kylmä 100 x 5 mm, lämmin 100 x 15 mm
- Lattateräs: kylmä 65 x 10 mm, lämmin 75 x 20 mm
- Pyöröteräs: kylmä 18 mm, lämmin 27 mm
- Nelikulmateräs: kylmä 16 x 16 mm, lämmin 25 x 25 mm
- Kulmateräs: kylmä 60 x 8 mm, lämmin 100 x 12 mm
- Kupari: kylmä 100 x 10 mm
- Alumiini: kylmä 100 x 15 mm
- Koneen mitat (L x S x K): 800 x 250 x 230 mm
- Paino n.: 23 kg
Vinkelbockaren WB 100 är en mångsidig bockningsmaskin för bockning av plattjärn och andra material.
Egenskaper- För exakt kall- och värmeböjning av platt, runt och fyrkantigt stål
- Rejäl konstruktion som skruvas fast i arbetsbänken
- Steglöst justerbar böjningsrespons med pluggar
- Snabb excentrisk infästning för rationellt arbete
- Läsbar böjvinkel upp till 120 grader
- Hög återgivningsnoggrannhet tack vare böjvinkelresponsen
- Idealisk för verkstäder och metallverkstäder
Standard utrustning- Böjplatta, vass/rund
- Radiell böjplatta R 20 / R 25
- Vikblock
- Böjplatta för rundstång
- Fällbar platta
- Radiell böjplatta R 10 / R 15
- Vinkelsvar
- Fästblock och excentrisk klämma
- Materialrespons
Teknisk information Böjkraft (materialstyrka 400 N/mm²)
- Plattstål: kallt 100 x 5 mm, varmt 100 x 15 mm
- Plattstål: kallt 65 x 10 mm, varmt 75 x 20 mm
- Rundstål: kallt 18 mm, varmt 27 mm
- Fyrkantigt stål: kallt 16 x 16 mm, varmt 25 x 25 mm
- Vinkelstål: kallt 60 x 8 mm, varmt 100 x 12 mm
- Koppar: kall 100 x 10 mm
- Aluminium: kall 100 x 15 mm
- Maskinmått (B x D x H): 800 x 250 x 230 mm
- Vikt ca: 23 kg
