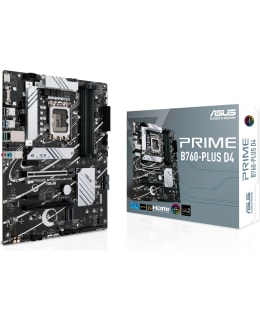

ASUS Prime -sarjan emolevyt on suunniteltu valjastamaan 13. sukupolven Intel Core -suoritinten koko potentiaali. Tukevan virtarakenteen, kattavien jäähdytysratkaisujen ja älykkäiden viritysvaihtoehtojen ansiosta PRIME B760-PLUS D4 tarjoaa päivittäiseen käyttöön ja koneen kasaamiseen laajan valikoiman suorituskyvyn optimointivaihtoehtoja intuitiivisilla ohjelmisto- ja laiteohjelmisto-ominaisuuksilla.
- Intel LGA 1700 -kanta: Valmis 12. ja 13. sukupolven Intel-suorittimia varten
- Ultranopeat liitännät: PCIe 5.0, kolme M.2 PCIe 4.0 M.2 -paikkaa, Realtek 2,5 Gb Ethernet, USB 3.2 Gen 2x2 Type-C, etupaneelissa USB 3.2 Gen 1 Type-C ja Thunderbolt (USB4) ‑liitintuki
- Kattava jäähdytys: VRM-jäähdytyssiilit, M.2-jäähdytyssiili, PCH-jäähdytyssiili, hybridituuletinliittimet sekä Fan Xpert 2+
- ASUS OptiMem II: Johtimien ja läpivientien huolellinen reititys säilyttää signaalin eheyden ja parantaa muistin vakautta
- Aura Sync ‑RGB-valaistus: Emolevyllä osoitteistusta tukevat 2. sukupolven liittimet ja Aura RGB -liitin RGB LED -valonauhoja varten, helppo synkronointi Aura Sync -yhteensopivien laitteiden kanssa
PRIME B760-PLUS D4 -emolevyssä on useita sisäisiä jäähdytyssiilejä sekä monia hybridituuletinliitäntöjä, joiden ansiosta kokoonpanosi pysyy viileänä ja vakaana myös kovassa kuormituksessa.
- M.2-jäähdytyssiili torjuu pitkien tiedostonsiirtojen aikana vaanivaa hidastumista. Jäähdytyssiilin ruuvien kiinnitys ehkäisee niiden putoamista ja häviämistä jäähdytyssiiliä irrotettaessa
- VRM-jäähdytyssiilit sekä lämpötyynyt parantavat lämmön siirtoa MOSFETeilta tehostaen jäähdytyksen suorituskykyä.
ProCool-liitin
Yksinoikeudella tarjotut liittimet parantavat emolevyn ja virtalähteen yhteyttä 8-nastaisilla liittimillä, jotka syöttävät 12 volttia tehoa suoraan suorittimille. Jokaisessa liittimessä on kiinteät nastat, jotka sietävät korkeampia virtamääriä kuin perinteiset ontot nastat.
DDR4-tuki
Uudistetun johtimien suunnittelun ansiosta uusimmat Intel®-suorittimet voivat käyttää muistin kaistanleveyttä tehokkaammin. ASUS OptiMem -teknologia ohjaa muistisignaalit huolellisesti eri piirilevykerrosten läpi, vähentää etäisyyksiä ja lisää suoja-alueita, jotka vaimentavat häiriöitä merkittävästi.
Tallennus
Kolme M.2-paikkaa (jopa 64 Gbps) PRIME B760-PLUS D4 sisältää yhteensä kolme M.2-paikkaa, jotka tukevat jopa 64 Gbps:n siirtonopeutta PCIe 4.0:n kautta. Se mahdollistaa nopeamman käynnistyksen ja sovellusten lataamisen käyttöjärjestelmä- tai sovelluslevyltä. * Todellinen siirtonopeus on alempi kuin teoreettinen maksiminopeus. * M.2_1 ja M.2_2 tukevat PCIe 4.0 x4 -tilaa, M.2_3 tukee PCIe 4.0 x2 -tilaa.
PCIe 5.0 -paikka
PCIe 5.0 tarjoaa kaksinkertaisen siirtonopeuden PCIe 4.0:aan nähden, joten se sopii uusiin käyttötarkoituksiin, joissa käsitellään suuria datamääriä. PCIe 5.0:n muita etuja ovat signaalin eheyttä parantavat elektroniikan muutokset, taaksepäin yhteensopivat CEM-liittimet laajennuskortteja varten sekä yhteensopivuus aiempien PCI Express -versioiden kanssa.
Yleistä
- Tuotteen tyyppi: Emolevy - ATX
- Piirisarjatyyppi: Intel B760
- Suoritinkanta: LGA1700-kanta
- Prosessoreiden enimmäismäärä: 1
- Yhteensopivat suorittimet: (tukee 12. ja 13. sukupolven Intel Core / Pentium Gold / Celeron -suorittimia)
Tuettu RAM
- Enimmäiskoko: 128 Gt
- Teknologia: DDR4
- Bus Clock: 2400 MHz, 2133 MHz, 2800 MHz, 3000 MHz, 2666 MHz, 2933 MHz, 3400 MHz (O.C.), 3333 MHz (O.C.), 3466 MHz (O.C.), 3733 MHz (O.C.), 3600 MHz (O.C.), 4000 MHz (O.C.), 4400 MHz (O.C.), 4266 MHz (O.C.), 4600 MHz (O.C.), 4800 MHz (O.C.), 3200 MHz, 5000 MHz (O.C.), 5066 MHz (O.C.)
- Tuettu RAM-eheystarkistus: Non-ECC
- Tallennettu tai puskuroitu: Puskuroimaton
- Ominaisuudet: Kahden kanavan muistiarkkitehtuuri, Intel Extreme Memory Profiles (XMP)
Audio
- Tyyppi: HD Audio (8-kanavainen)
- Yhteensopivuusstandardit: High Definition Audio
LAN
- Verkkoliitännät: 2.5 Gigabit Ethernet
Laajennus / Kytkeytyvyys
- Laajennuspaikat
- 1 x CPU
- 4 x DIMM 288-nastainen
- 1 x PCIe 5.0 x16
- 1 x PCIe 4.0 x16 (x4 tila)
- 2 x PCIe 3.0 x1
- 1 x M.2 socket (2242/2260/2280/22110 M.2 Key M-korttipaikka)
- 2 x M.2 socket (2242/2260/2280 M.2 Key M-korttipaikka)
- 1 x M.2 socket (Key E)
- Muistiliitännät
- SATA-600 -liittimet: 4 x 7-nastainen sarjaliitettävä ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5
- PCIe 4.0 -liittimet: 3 x M.2
- RAID ominaisuudet: Intel Rapid Storage Technology
- Liitännät
- 1 x DisplayPort
- 1 x VGA
- 1 x HDMI
- 1 x USB-C 3.2 Gen2x2
- 2 x USB 3.2 Gen 2
- 1 x USB 3.2 Gen 1
- 2 x USB 2.0
- 1 x LAN (2.5Gigabit Ethernet)
- 1 x äänilinjatulo - miniliitin
- 1 x mikrofoni - miniliitin
- 1 x äänilinjalähtö - miniliitin
- Sisäiset liitännät
- 1 x USB-C 3.2 Gen 1 - header
- 2 x USB 3.2 Gen 1 - header
- 4 x USB 2.0 - header
- 1 x sarja - header
- 1 x audio - header
- 1 x SPDIF-ulostulo - header
- 1 x SPI - header
- 1 x Thunderbolt - header
- Virtaliittimet
- 24-nastainen päävirtaliitin, 8-nastainen ATX12V- liitin
Ominaisuudet
- BIOS-tyyppi: AMI
- BIOS-ominaisuudet: UEFI BIOS, ASUS EZ Flash 3
- Lepo / Herätys (Sleep / Wake up): LAN herätys (WOL, wake on LAN), wake on PME
- Laitteiston ominaisuudet: Pistokkeen uudelleenmäärittely, Q-DIMM, Q-Slot, CrashFree BIOS 3, ääniliittimen ilmaisintekniikka, Intel Turbo Boost Technology 2.0, ASUS DIGI+ VRM, Preboot eXecution Environment (PXE), ASUS Stainless Steel Back I/O, LANGuard, ylijännitesuoja, ASUS 5X Protection III, M.2 heatsink, ASUS ProCool, Intel Turbo Boost Max Technology 3.0, ASUS OptiMem, ASUS Aura Sync, ASUS SafeSlot Core+, DIY Friendly Design, Q-LED Core, VRM:n jäähdytyslevyn rakenne
Muuta
- Sisältyvät lisävarusteet: IO-kilpi, 1 M.2-kumipakkaus, 2 M.2 SSD -ruuvipakkausta
- Sisältyvät kaapelit: 2 x Sarjakaapeli ATA
- Mukana tulevat ohjelmistot: ASUS CPU-Z, ASUS AI Suite III, PC Cleaner, WinRAR, ASUS AURA Creator, Armoury Crate, Norton 360 Deluxe (60 päivän kokeilujakso), ASUS Fan Xpert 2+
- Yhteensopivuusstandardit: DisplayPort 1.4
- Leveys: 30.5 cm
- Syvyys: 24.4 cm
