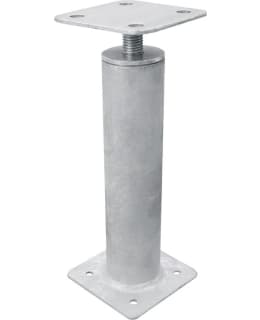

Pinta-asennettava pilarijalka puurakenteiden perustusten liittämiseen betonianturaan.
Putkipilarijalka asennetaan sopivilla betonikiinnikkeillä anturaan ja toinen pää joko naulaamalla tai ruuvaamalla puurakenteen vaakapuuhun. Sekä anturaosan että liitettävän puurakenteen tulee olla vaakasuorassa ja koko pinnaltaan putkipilarijalan levyjä vasten. Putkipilarijalka on suunniteltu ottamaan vastaan vain pystysuoria kuormia, eikä sitä saa asentaa vinoon.
Pilariputkijalka on kuumasinkittyä terästä ja sen käyttö EN 1995-1-1 mukaisesti rasitusluokassa 1-3. Sen säätövara on 120mm (= enintään 120mm kierretankoa näkyvissä putken sisältä).
Suositeltavat kiinnikkeet:
Assy kombi FLZN puurakennusruuvi 10x60-80
Kiila-ankkuri W-FA/A4 8x67-75mm
Betoniruuvi W-BS/A4 6x50-60mm
ETA 13/045
Kierretanko M20
Pohjalevy 110 x 110 x 4 mm, reiät 4 x ø8, 1 x ø20 mm
Ylälevy 110 x 110 x 4 mm, reiät 4 x ø13 mm
Putki ø 60 mm
Malli 250 - pituus min. - maks. 263 -383 mm
Malli 450 - pituus min. - maks. 463 - 583 mm
Malli 600 - pituus min. - maks. 613 -723 mm
En ytmonterad pelarbalk för anslutning av träkonstruktioners fundament till ett betongfundament.
Den rörformade pelarbalken monteras med lämpliga betongankare på fundamentet och den andra änden spikas eller skruvas fast i träkonstruktionens horisontella balk. Både sonddelen och träkonstruktionen som ska anslutas ska vara horisontella och hela ytan ska ligga mot plattorna på den rörformade pelarbalken.
Både sonddelen och träkonstruktionen som ska anslutas ska vara horisontella och hela ytan ska ligga mot plattorna på den rörformade pelarbalken. Den rörformade balken är endast avsedd för vertikala laster och får inte monteras diagonalt.
Den rörformade balken är tillverkad av varmförzinkat stål och ska användas i enlighet med EN 1995-1-1 i spänningsklass 1-3. Den har ett justeringsområde på 120 mm (= maximalt 120 mm gängad stång synlig från rörets insida).
Recommended fasteners:
Assy combi FLZN träbearbetningsskruv 10x60-80
Lera ankare W-FA/A4 8x67-75mm
Betongskruv W-BS/A4 6x50-60mm
ETA 13/045
.Gängad stång M20
Basplatta 110 x 110 x 4 mm, hål 4 x ø8, 1 x ø20 mm
Topplatta 110 x 110 x 4 mm, hål 4 x ø13 mm
Rör ø 60 mm
Modell 250 - längd min. - max. 263 -383 mm
Modell 450 - längd min. - max. 463 - 583 mm
Modell 600 - längd min. - max. 613 - 723 mm
