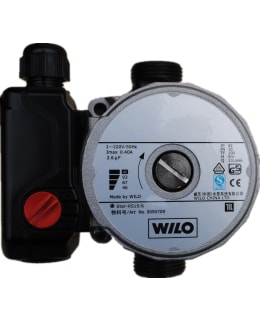

Wilo-Star-RS 15/6 on kierreliitännällä varustettu laipaton kiertovesipumppu, jossa on esivalittavissa manuaalinen 3-vaiheinen nopeuskytkin tehon säätöä varten.
Pumppua käytetään kaikenlaisissa kuumavesilämmitysjärjestelmissä, teollisissa kiertojärjestelmissä, kylmävesijärjestelmissä ja ilmastointijärjestelmissä.
Valmistetaan estovirtavarmalla moottorilla. Pumpun kotelo valurautaa, juoksupyörä lasivahvistettua muovia, ruostumatonta terästä oleva akseli, jossa on metallikyllästetyt hiili-laakerit.
Erityisominaisuudet- Sopii kaikkiin asennusasentoihin vaakasuoralla akselilla
- Liitäntäkotelo 3-6-9-12 -asennossa
- Kolme esivalittavaa nopeusastetta kuorman säätämistä varten
- Helppo ja turvallinen asennus pumpun rungon käytännöllisen kiinnityskohdan ansiosta
- Yksinkertaistettu sähköasennus molemmilla puolilla käytettävän irrotettavan kierteisen kaapeliliitännän ansiosta, nopea liitäntä jousikiinnikkeillä
Tekniset ominaisuudet- Virtaama maks.: 4 m3/h
- Maks. nostokorkeus: 6 m
- Suurin käyttöpaine PN 10 bar
- Nesteen minimi lämpötila -10 °C
- Nesteen maksimi lämpötila 110 °C
Materiaalit- Pumpun pesä: Valurautaa (EN-GJL-200)
- Juoksupyörä: Muovia (PP - 40% GF)
- Pumpun akseli: Jaloteräs (X40Cr13)
- Laakerit: Hiili, metallikyllästetty
Moottori/elektroniikka- Sähkömagneettinen yhteensopivuus: EN 61800-3
- Häiriösäteily: EN 61000-6-3
- Häiriönsieto: EN 61000-6-2
- Kierrosluvun säätö: −
- Suojaluokka: IP 44
- Eristysluokka: F
- Verkkoliitäntä: 1~230 V
- Käyntinopeus: 2480 / 2750 / 2840 1/min
- Moottorin nimellisteho: 38 / W21 / W11 W
- Tehon kulutus 1~230 V: 43 / 61 / 84 W
- Virta jännitteellä 1~230 V: 0,20 / 0,28 / 0,36 A
- Virta maks.: 0,36 / A0,28 / A0,2 A
- Moottorinsuoja: ei tarpeen (jumisuojattu)
- Kaapeliliitin: 1x11
- Asennuspituus:
- pystysuunnassa 130mm
- vaakasuunnassa 180mm
Toimitus sisältää- Pumppu
- Tiivisteet
- Asennus- ja käyttöohjeet
Lisätarvikkeet- Kierreliitännät
- Lämmöneristyskuoret
Wilo-Star-RS 15/6 är en flänslös cirkulationsvattenpump med gängad anslutning, med en förvalbar manuell 3-stegs varvtalsomkopplare för effektreglering.
Pumpen används i alla typer av varmvattenuppvärmningssystem, industriella cirkulationssystem, kallvattensystem och luftkonditioneringssystem.
Tillverkad med antiströmmotor. Pumphus i gjutjärn, pumphjul i glasförstärkt plast, axel i rostfritt stål med metallimpregnerade kollager.
Specialfunktioner- Lämplig för alla monteringslägen med horisontell axel
- Kopplingsdosa i 3-6-9-12 läge
- Tre förvalbara hastighetsnivåer för justering av lasten
- Enkel och säker installation tack vare den praktiska fästpunkten på pumphuset
- Förenklad elinstallation tack vare den avtagbara gängade kabelanslutningen som används på båda sidor, snabbkoppling med fjäderklämmor
Tekniska funktioner- Flöde max.: 4 m3/h
- Max lyfthöjd: 6 m
- Max drifttryck PN 10 bar
- Lägsta vätsketemperatur -10 °C
- Maximal vätsketemperatur 110 °C
Material- Pumphus: Gjutjärn (EN-GJL-200)
- Impeller: Plast (PP - 40% GF)
- Pumpaxel: Rostfritt stål (X40Cr13)
- Lager: Kol, metallimpregnerade
Motor/elektronik- Elektromagnetisk kompatibilitet: EN 61800-3
- Interferensstrålning: EN 61000-6-3
- Immunitet: EN 61000-6-2
- RPM-justering: −
- Skyddsklass: IP 44
- Isoleringsklass: F
- Nätanslutning: 1~230 V
- Hastighet: 2480 / 2750 / 2840 1/min
- Nominell motoreffekt: 38 / W21 / W11 W
- Strömförbrukning 1~230 V: 43 / 61 / 84 W
- Ström vid spänning 1~230 V: 0,20 / 0,28 / 0,36 A
- Ström max.: 0,36 / A0,28 / A0,2 A
- Motorskydd: ej nödvändigt (störningsskyddat)
- Kabelkontakt: 1x11
- Installationslängd:
- vertikalt 130 mm
- horisontellt 180 mm
Leverans inkluderar- Pump
- Packningar
- Installations- och bruksanvisning
Tillbehör- Gängade anslutningar
- Värmeisolerande skal
