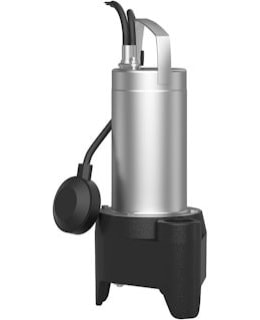

Jäteveden tyhjennyspumppu Ihanteellinen vakiomallinen jäteveden tyhjennyspumppu harmaaveden ja ei-ulostepitoisen jäteveden siirtämiseen standardin DIN EN 12050-2 mukaisesti talo- ja kohdetyhjennyksessä. Pumppu soveltuu joustavasti sekä kiinteään että siirrettävään märkäasennukseen. Tyhjennyspumpussa on Vortex-juoksupyörä ja pystysuuntainen kierreliitäntä. Hydrauliikkakotelo on valurautaa, ja juoksupyörä muovia. Pintajäähdytteinen 1~-moottori integroidulla käyttökondensaattorilla ja itsekytkevällä termisellä moottorin valvonnalla. Moottorin koteloon jaloterästä. Öljytäytteinen tiivistekammioon kaksinkertaisella tiivisteellä: moottorin puolella on akselitiiviste, pumpun puolella liukurengastiiviste.
Huom.! Jos pumppu on asennettu DrainLift WS 50 -kaivoon, sillä voidaan pumpata ulostepitoista jätevettä. Järjestelmällä on standardin EN 12050-1 mukainen hyväksyntä.
Wilo-Rexa MINI3/A:ssa on irrotettava liitäntäkaapeli, jossa on uimurikytkin ja asennettu pistoke (CEE 7/7).
Tekniset tiedot- Moottorin kuorimateriaali Ruostumaton teräs
- Moottorin kuorimateriaalin laatu Ruostumaton teräs 304 (1.4301)
- Pumpun kuorimateriaali Valurauta
- Pumpun kuorimateriaalin laatu Valurauta GG 20 (GJL-200)
- Siipipyörän materiaali Polypropeeni
- Siipipyörän materiaalin laatu Muu
- Tilavuusvirta (BEP) 14 m³/h
- Paine tilavuusvirralla (BEP) 65.7 kPa
- Ulosvirtaus (maksimi) 21 m³/h
- Staattinen maksimikorkeus 10.99 m
- Enimmäiskäyttöpaine 1.2 bar
- Sähköinen liitäntä Liitäntäjohto pistokkeella
- Mitoitusjännite 230 ... 230 V
- Vaiheiden lukumäärä 1
- Taajuus 50 Hz
- Nimellisvirta 4.1 A
- Moottorin ottoteho (P1) 0.93 kW
- Moottoriteho (P2) 0.6 kW
- Eristysluokka IEC mukaan F
- Pyörimisnopeus 2900 1/min
- Moottorin nopeuden säätö Ei ole
- Moottorinohjauksen tyyppi Porrassäätö
- Väliaineen lämpötila (jatkuva) 3 ... 40 °C
- Käyttölämpötila 3 ... 40 °C
- Ulostulopuolen liitäntä Lieriömäinen ulkopuolinen putkikierre
- Ulostulopuolen nimellishalkaisija 1.1/2" (40)
- Ulostulopuolen liitännän halkaisija 40 mm
- Ulostulopuolen laipan paineluokka PN 10
- Ulostulopuolen standardi ISO 228-1
- Laipanmuoto Muu
- Asennusosien enimmäishalkaisija 40 mm
- Katkaisulaite Ei
- Nimelliskäyttötila S3 15 %
- Kotelointiluokka (IP) IP68
- Pumppauspiiri Muu
- Pumpun halkaisija 163.2 mm
- Pumpun korkeus 416 mm
- Upotussyvyys 7 m
- Soveltuu kuiva-asennukseen Kyllä
- Kuivakäyntisuojalla Ei
- Liitäntätyyppi Muu
- Moottorin teho 930 W
- Enimmäistilavuusvirtaus 20 m³/h
- Liitäntäjohdon pituus 10 m
- Nimellisvirtaus 233.3 m³/h
- Liitäntäjännite 1 x 230 V
- Nostokorkeus nimellisvirtauksella 6.699 kPa
En idealisk standardavloppspump för avloppsvatten för överföring av gråvatten och icke-fekalt avloppsvatten enligt DIN EN 12050-2 för hus- och fastighetsavlopp. Pumpen är flexibelt lämplig för både fast och portabel våtinstallation.
Dräneringspumpen har ett Vortex-hjul och en vertikal spiralkoppling. Hydraulhuset är tillverkat av gjutjärn och pumphjulet är tillverkat av plast. Den har en ytkyld enfasmotor med integrerad driftskondensator och självväxlande termiskt motorskydd. Motorhuset är tillverkat av rostfritt stål. Den oljefyllda tätningskammaren har en dubbel tätning: en axeltätning på motorsidan och en mekanisk tätning på pumpsidan.
Obs: Om pumpen är installerad i DrainLift WS 50-schaktet kan den pumpa fekalt avloppsvatten. Systemet är godkänt enligt EN 12050-1.
Wilo-Rexa MINI3/A har en löstagbar anslutningskabel med flottörbrytare och monterad stickpropp (CEE 7/7).
