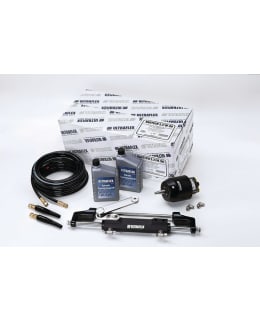

NAUTECH 3.1/M-90-hydrauliohjauspaketti perämoottoreille alle 300 hv. Paketti sisältää 9 metrin letkusarjan, letkujen toiseen päähän prässätty liitin. Sisältää myös liittimet, jotka voidaan helposti itse kiinnittää letkun vapaaseen päähän. Ohjaus 5,1 kierrosta, sylinterin täydellä liikeradalla.
Sisältää: - 1 kpl UP25F hydraulipumpun, tuotto on 25 cm³, työpaine 70 Bar - 1 kpl UC128-OBF/1 hydraulisylinterin, tilavuus 128 cm³, isku 185 mm - 2 kpl 9 m KIT OB/M-90 Ø 5/16” I.D. -hydrauliletkua - 2 kpl 5/16” I.D. -letkuliitimiä - 2 l hydrauliöljyä
Hyvä tietää valittaessa hydrauliohjausjärjestelmää:
Hydraulinen ohjausjärjestelmä koostuu hydraulipumpusta ja sylinteristä. Nämä on yhdistetty toisiinsa putkilla tai letkuilla. Ruorin kääntäminen paineistaa hydraulipumppua, joka pakottaa öljyn putkia myöten sylinteriin ja sylinteristä takaisin pumppuun. Sylinterin liike välittyy peräsimeen tai perävetolaitteeseen. Pumpuissa on takaiskuventtiili, joka estää öljyn palaamasta takaisin samaa reittiä. Tämä sallii useamman ruoriohjauslaitteen käytön. Sylinterit ovat joko tasapainotettuja tai ei-tasapainotettuja. Tasapainotetussa sylinterissä sama määrä ruorin kierroksia liikuttaa peräsintä keskiasennosta kumpaankin suuntaan. Ei-tasapainotetuissa sylintereissä on kaksi kammiota, joiden tilavuus on erilainen. Näin tarvitaan erilainen määrä ruorin kierroksia halutun ohjausliikkeen aikaansaamiseksi eri suuntiin.
ULTRAFLEX valmistaa erilaisia pumppuja, joilla on erilainen kapasiteetti (liikutettu öljymäärä cm3 per ruorin kierros) erilaisiin käyttötarkoituksiin. Pumppua valittaessa on huomioitava sylinterin öljytilavuus. Ruorin kierrosten määrä tyyrpuuriin ja paapuuriin riippuu sylinterin tilavuuden ja pumpun kapasiteetin suhteesta. Esimerkki: Jos pumpun kapasiteetti on 20 cm3 ja sylinterin tilavuus 94 cm3, menee kaava seuraavasti; 94 jaettuna 20 on yhtä kuin 4,7. Täten ruoria on käännettävä 4,7 kertaa, jotta peräsin liikkuisi ääriasennosta toiseen. Kun kaksi sylinteriä kytketään yhteen rinnakkain, sylinterin tilavuus on kerrottava kahdella. Sovellukset, joissa ruorin kierrosmäärä jää alle neljän, eivät ole suositeltavia , koska ohjausvoimat kasvavat liiallisiksi. Sovellukset, joissa ruorin kierrosmäärä on yli kahdeksan, eivät ole myöskään suositeltavia, koska ohjauksesta tulee liian hitaasti reagoiva. Maksimi käyttöpaine on 7,0 MPa (70 baria) (1000 psi).
NAUTECH 3.1/M-90 hydrauliskt styrpaket för utombordsmotorer under 300 hk. Paketet innehåller en uppsättning 9-metersslangar, en koppling som trycks in i ena änden av slangarna. Innehåller även kopplingar som enkelt kan fästas i den fria änden av slangen själv. Styrning 5,1 varv, med fullt cylinderslag.
Innehålla: - 1 st UP25F hydraulpump, utgång är 25 cm³, arbetstryck 70 Bar - 1 st UC128-OBF/1 hydraulcylinder, volym 128 cm³, slaglängd 185 mm - 2 st 9 m KIT OB/M-90 Ø 5/16” ID hydraulslang - 2 st 5/16” ID slangkopplingar - 2 l hydraulolja
Bra att veta när du väljer ett hydrauliskt styrsystem:
Det hydrauliska styrsystemet består av en hydraulpump och en cylinder. Dessa är förbundna med varandra med rör eller slangar. Genom att vrida rodret trycksätts hydraulpumpen, vilket tvingar oljan upp i rören till cylindern och från cylindern tillbaka till pumpen. Cylinderns rörelse överförs till rodret eller sterndrevet. Pumparna har en backventil som hindrar oljan från att återvända samma väg. Detta tillåter användning av flera roderkontrollanordningar. Cylindrar är antingen balanserade eller obalanserade. I en balanserad cylinder flyttar samma antal varv på rodret rodret från mittläget i endera riktningen. Obalanserade cylindrar har två kammare med olika volymer. Det behövs alltså olika mängd rodervarv för att uppnå önskad styrrörelse i olika riktningar.
ULTRAFLEX tillverkar olika pumpar med olika kapacitet (flyttad mängd olja i cm3 per rodrets varv) för olika applikationer. Vid val av pump måste cylinderns oljevolym beaktas. Antalet varv av rodret till styrbord och babord beror på förhållandet mellan cylindervolym och pumpkapacitet. Exempel: Om pumpkapaciteten är 20 cm3 och cylindervolymen är 94 cm3, är formeln följande; 94 dividerat med 20 är lika med 4,7. Således måste rodret vridas 4,7 gånger för att rodret ska röra sig från ett ytterläge till ett annat. Vid parallellkoppling av två cylindrar måste cylindervolymen multipliceras med två. Tillämpningar där rodrets varv sjunker under fyra rekommenderas inte, eftersom styrkrafterna blir för stora. Applikationer där antalet varv på rodret är fler än åtta rekommenderas inte heller, eftersom styrningen blir för långsam för att reagera. Maximalt arbetstryck är 7,0 MPa (70 bar) (1000 psi).
