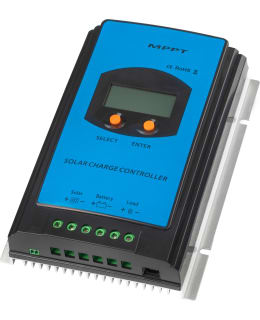

MPPT-säätimellä päästään tyypillisesti noin 20% (mutta jopa 40%) parempaan lataustehoon kuin perinteisellä PWM-säätimellä. Korkeammasta hankintahinnasta huolimatta se maksaa itsensä takaisin nopeasti. MPPT-säätimen lataushyötysuhde on n. 95-98%, kun taas pulssileveys säätimen hyötysuhde on n. 50%-60%, karkeasta on-off säädöstä johtuen. MPPT-säädin hakee aina korkeimman paneelijännitteen ja virran leikkauspisteen säädön katkokohdaksi ja muuntaa ylimääräisen jännitteen hakkurilla latausvirraksi.
HUOM! Tässä mallissa puuttuu poikkeuksellisesti lataus- ja kulutusvirran näkymä! Kulutusvirta lukema tulee ulostulevan portin kautta, mutta yleensä mökeillä ja matkailuajoneuvoissa kulutus sähköistetään suoraan akulta, joten tällä ulostuloportilla ei yleensä ole merkitystä.
Lataus toimii ihan normaalisti, mutta näytölle ei tule näkymään lataus- ja kulutusvirran arvoja.
Ominaisuudet:
- Korkealaatuiset komponentit täydentävät korkeaa hyötysuhdetta, jopa 98%
- Seuraa ja tunnistaa tarkasti useita tehopisteitä
- Luotettava automaattinen suojatoiminto PV-virralle estää ylikuormituksen
- Laaja MPP-toimintajännitealue
- 12/24VDC automaattinen toimintajännitetunnistus
- Useita eri kuormanohjaustiloja: manuaalinen, valo ON/OFF, valo ON+ajastin, testitila
- Tukee kolmea erilaista latausohjelmaa: Suljettu AGM, Geeli, Ylivuoto
- Akkujen lämpötilan kompensointitoiminto
- 3-vaiheinen lataus
Tekniset tiedot:
- Max paneeliteho 520/1040W (12/24V)
- Nimellinen järjestelmän jännite 12/24V, tunnistaa automaattisesti
- Nimellinen latausvirta 40A
- Akun syöttöjännitealue: 8-32V
- Max jännite: 100V
- Max johto vahvuus: 16mm2
- Oma kulutus: <20mA (12V / <16mA (24V)
- Käyttölämpötila: -25 … +45°C
- Kotelointiluokka: IP30
- LCD- näyttö
- Mitat: 250x180x64mm
- Paino: 1,8kg
En MPPT-kontroller uppnår vanligtvis cirka 20 % (men upp till 40 %) bättre laddningseffekt än en traditionell PWM-kontroller. Trots det högre inköpspriset betalar det sig snabbt. Laddningseffektiviteten för MPPT-regulatorn är ca 95-98%, medan effektiviteten för pulsbreddsregulatorn är ca 50%-60%, på grund av den grova på-av-regleringen. MPPT-styrenheten letar alltid efter skärningspunkten mellan den högsta panelspänningen och strömmen som brytpunkt och omvandlar överspänningen till laddningsström med en chopper.
NOTERA! Denna modell saknar exceptionellt laddnings- och förbrukningsströmvyn! Förbrukningsströmavläsningen kommer genom utgångsporten, men vanligtvis i stugor och husbilar elektrifieras förbrukningen direkt från batteriet, så denna utgångsport är vanligtvis irrelevant.
Laddningen fungerar normalt, men laddnings- och förbrukningsströmvärdena visas inte på skärmen.
Funktioner:
- Högkvalitativa komponenter kompletterar hög effektivitet, upp till 98 %
- Spåra och identifiera flera hotspots exakt
- En pålitlig automatisk skyddsfunktion för PV-strömmen förhindrar överbelastning
- Brett MPP-driftspänningsområde
- 12/24VDC automatisk driftspänningsdetektering
- Flera olika lastkontrolllägen: manuell, ljus PÅ/AV, ljus PÅ+timer, testläge
- Stöder tre olika laddningsprogram: Closed AGM, Gel, Overflow
- Batteritemperaturkompensationsfunktion
- 3-stegs laddning
Teknisk information:
- Max paneleffekt 520/1040W (12/24V)
- Nominell systemspänning 12/24V, detekterar automatiskt
- Nominell laddström 40A
- Batterimatningsspänningsområde: 8-32V
- Max spänning: 100V
- Max trådstyrka: 16mm2
- Egen förbrukning: <20mA (12V / <16mA (24V)
- Drifttemperatur: -25 till +45°C
- Kapslingsklass: IP30
- LCD skärm
- Mått: 250x180x64mm
- Vikt: 1,8 kg
