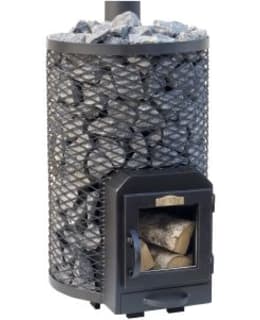

Stoveman 20R puukiuas lasiluukulla

Stoveman 20R kiukaan uunissa on paranneltu ilmanvaihtoa, jota varten on tulisijan ulkoseiniin asennettu lisäilman kanavat! Ilmakanavat saavat ilmaa kiukaan pohjan alta, lämmätessä kulkee lämmin ilma kanavaa pitkin ylöspäin ja tulee ulos kiukaan päällimmäisten kivien välistä.

Halutessa on mahdollista asentaa kiukaalle veden lämmittämiseen tarkoitettu lämmönvaihdin SV1.

Materiaalit:

• Kaikki sauna-uunin osat, jotka ovat kosketuksissa elävään tuleen, on valmistettu 5 mm teräslevystä
• Sauna-uunin pohja on valmistettu 3 mm teräslevystä
• Tuhkapannu on valmistettu 2 mm teräslevystä
• Tuhkaritilä valmistetaan käsityönä ja materiaalina on nelikulmateräs 10×20 mm

• Suositeltu saunan koko: 12-20 m³
• Paino ilman kiviä 76 kg
• Kivimäärä: n. 160 kg
• Hormiliitos päällä: 115 mm
• Mitat: 510 x 655 x 840 mm (LxSxK)
• Turvaetäisyydet: sivuille 500 mm, kivien yläpinnasta kattoon 1200 mm, taakse 500 mm, eteen (tulipesän ovesta) 1000 mm
• Polttopuun mitta max.40cm

Suosituksia:
Käyttäkää Stoveman sauna-uunin yhdistämiseen savupiippuun CE merkinnöllä varustettuja vähintään 600°C palavien kaasujen lämpötilaan tarkoitettuja savupiipun liitäntäputkia

HUOM!
Kiukaan toimituksessa irrallaan olevat osat löytyvät tulipesän sisältä.


Kaminen Stoveman 20R har förbättrad ventilation i ugnen, för vilken extra luftkanaler är installerade på eldstadens ytterväggar! Luftkanalerna tar emot luft under kaminens botten, när det är varmt vandrar den varma luften uppåt längs med kanalen och kommer ut mellan stenarna ovanpå kaminen.

Om så önskas är det möjligt att installera en värmeväxlare SV1 för uppvärmning av vatten på kaminen.

Material:

•Alla delar av bastuugnen som är i kontakt med levande eld är gjorda av 5 mm stålplåt
•Ugnens botten är gjord av 3 mm stålplåt
•Askkoppen är gjord av 2 mm stålplåt
•Askkoppen är tillverkad för hand och materialet är fyrkantigt stål 10×20 mm


•Rekommenderad bastustorlek: 12-20 m³
•Vikt utan stenar 76 kg
•Mängd stenar: ca 160 kg
• Röranslutning ovanpå: 115 mm
• Mått: 510 x 655 x 840 mm (BxDxH)
•Säkerhetsavstånd: 500 mm till sidorna, 1200 mm från toppen av stenarna till taket, 500 mm till baksidan, 1000 mm till framsidan (från eldstadsdörren)
• Vedstorlek längdmax 40cm

Rekommendationer:
För att ansluta Stovema bastuugn till skorstenen, använd CE-märkta skorstensanslutningsrör avsedda för en temperatur på brännbara gaser på minst 600°C

NOTERA!
De delar som lossnar när kaminen levereras finns inne i eldstaden.


The Stoveman 20R stove has improved ventilation in the oven, for which additional air ducts are installed on the outer walls of the fireplace! The air ducts receive air from under the bottom of the stove, when it is warm, the warm air travels upwards along the duct and comes out between the stones on top of the stove.

If desired, it is possible to install a heat exchanger SV1 for heating water on the stove.

Materials:

•All parts of the sauna stove that are in contact with live fire are made of 5 mm steel plate
•The bottom of the sauna oven is made of 3 mm steel plate
•The ashtray is made of 2 mm steel plate
•The ashtray is made by hand and the material is square steel 10×20 mm


•Recommended sauna size: 12-20 m³
•Weight without stones 76 kg
•Quantity of stones: approx. 160 kg
• Pipe connection on top: 115 mm
•Dimensions: 510 x 655 x 840 mm (WxDxH)
•Safety distances: 500 mm to the sides, 1200 mm from the top of the stones to the ceiling, 500 mm to the back, 1000 mm to the front (from the firebox door)
•Firewood lenght max. 40cm

Recommendations:
To connect the Stovema sauna stove to the chimney, use CE-marked chimney connection pipes intended for a temperature of combustible gases of at least 600°C

NOTE!
The parts that are detached when the stove is delivered can be found inside the firebox.
