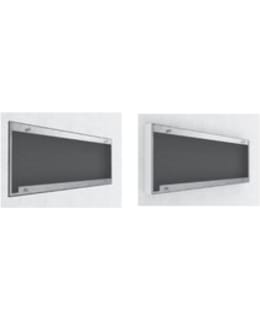

Sabiana KIF 3-4 seinäpinta- tai upotus asennusssarja CVP 3-4 koon puhallinkonvektoreille.
Seinä tai upotus -asennussarjaa voidaan käyttää asennuksiin, joissa on putkiyhteet suunniteltu tulevaksi konvektorin oikealta puolelta (CVP konvektorit toimitetaan ainoastaan vasemman puolisilla putkiyhteillä). Konvektorin voi kiinnittää asennussarjaan, jonka ansiosta saadaan muodostettua tyylikäs asennuskokonaisuus.
CVP konvektoreiden putkiyhteet ovat aina laitteen vasemmalla puolella (kun katsotaan puhallussuuntaa kohti). Kehyksen (KIF) sisällä oleva tekninen tila mahdollistaa laitteen vesiyhteiden kytkennän piilossa laitteen oikealta puolelta vasemmalle puolelle.
Kaksi mahdollista asennussarjan käyttötapaa
- Upotus asennus
- Asennussarjan kehys on upotettu seinän sisään
- Seinäpinta-asennus esteettisellä rungolla
- Asennussarjan kehys jää näkyviin
Kehyksen tiedot- Galvanoitua maalattua terästä RAL 9003
- Valmiiksi poratut paneelit kaapeleita ja kanavia varten
- Eristetty sisäpuoli
Mittatiedot- Pakkauksen mitat, mm (P x L x K): 1200 x 80 x 330 mm
- Pakkauksen tilavuus: 31,68 L
- Pakkauksen paino: 6 kg
Sabiana KIF 3-4 väggyta eller infälld monteringssats för CVP 3-4 storlek fläktkonvektorer.
Vägg- eller infälld installationssats kan användas för installationer där röranslutningarna är utformade för att komma från höger sida av konvektorn (CVP Convectors levereras endast med vänster sida röranslutningar). Konvektorn kan fästas på installationssatsen, tack vare vilken en elegant installationsenhet kan bildas.
Röranslutningarna till CVP-konvektorer finns alltid på enhetens vänstra sida (när man tittar mot blåsriktningen). Det tekniska utrymmet inuti ramen (KIF) gör att enhetens vattenanslutningar kan anslutas dolda från enhetens högra sida till vänster sida.
Två möjliga sätt att använda installationssatsen
- Infälld montering
- Ramen på installationssatsen är inbäddad i väggen
- Väggytemontage med en estetisk ram
- Ramen på installationssatsen förblir synlig
Raminformation- Galvaniserat lackerat stål RAL 9003
- Förborrade paneler för kablar och kanaler
- Isolerad insida
Mätdata- Förpackningens mått, mm (L x B x H): 1200 x 80 x 330 mm
- Förpackningsvolym: 31,68 L
- Paketets vikt: 6 kg
