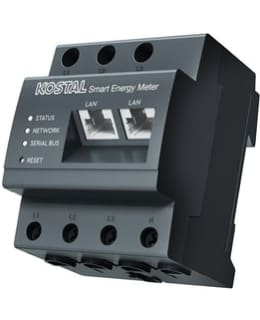

KOSTAL aurinkosähkö älymittari 3-vaihe / 63A, 24h energiakulutuksen seuranta ja ohjaus. EEBus ready. Yhteensopiva Plenticore ja Piko inverttereiden kanssa.
KOSTAL Smart Energy Meter- Soveltuu moniin tarkoituksiin
Joustava käyttää- Integroitu 3-vaiheinen energianmittaus enintään 63 A
- Suuremmat mittausvirrat ovat mahdollisia muuntimen avulla
- 2 LAN-liitäntää
- 2 RS485-liitäntää (Modbus RTU)
Älykäs suorituskyky- Suuri mittaustarkkuus
- Virta-anturi ja energianhallinta vaihtovirta-akkujen liittämistä varten
- Älykäs ohjaus monitaajuusmuuttajayhteyteen
Älykkäät yhteysmahdollisuudet- Voidaan yhdistää PIKO 4.2-20, PIKO EPC, PIKO MP plus, PIKO IQ, PLENTICORE plus kanssa
- Tietojen näyttö
- Valmius EEBus-älykkääseen integrointiin älykkääseen kotiin (Smart Home)
- Toimintoja voidaan laajentaa ohjelmistopäivitysten avulla
Helppo asentaa- Asennus kytkentäkaappiin yläkiskoon
- Yksinkertainen laitteen määritys online-käyttöliittymän ja esiasetettujen arvojen avulla
- Ohjelmisto päivitetään online-käyttöliittymän kautta
KOSTAL aurinkosähköälymittarin hyödyt yhdessä KOSTAL aurinkosähköinverttereiden kanssa- 24 tunnin kotikulutuksen mittaus: PIKO IQ / PLENTICORE plus, PIKO MP / PIKO MP plus, PIKO 4.2-20 / PIKO EPC
- Dynaaminen aktiivisen tehon hallinta: PIKO IQ / PLENTICORE plus, PIKO MP / PIKO MP plus, PIKO 4.2-20 / PIKO EPC
- Valmiiksi konfiguroidut Modbus RTU -rajapinnat (RS485): PIKO IQ / PLENTICORE plus, PIKO MP / PIKO MP plus
- Usean taajuusmuuttajan liitäntä KOSTAL-aurinko-invertteriin: PIKO IQ / PLENTICORE plus, PIKO MP / PIKO MP plus, PIKO 4.2-20 / PIKO EPC
- Mittaustietojen tarjoaminen käytettäessä akkutoimintoja yhdessä PLENTICORE plus -laitteen kanssa: PIKO IQ / PLENTICORE plus
- PLENTICORE plus ja PIKO MP / PIKO MP plus -laitteen akku ladataan muista paikallisista generaattoreista: PIKO IQ / PLENTICORE plus, PIKO MP / PIKO MP plus
- Akun hallinta lisävarusteena saatavalla akkutoiminnolla PIKO MP plus -sovelluksessa: PIKO MP / PIKO MP plus
Ominaisuudet- 3-vaiheinen verkkovirtakäyttö: Kyllä
- Kotelointiluokka (IP): IP21
- MPP-seuraimien lukumäärä: 2
- Näyttö: Ei ole
- Tiedonsiirto: Kyllä
- Mitat (P x L x K): 165 x 115 x 90 mm
- Paino: 0,33 kg
Tekniset tiedot - Kostal Smart Energy MeterJärjestelmätiedot- Prosessidata: Arm9-prosessori, jossa on 450 MHz, DDR2 RAM 128 MBYTE EMMC Flash 4
- Käyttöjärjestelmä: Sulautettu Linux integroidulla TCP / IP
- LAN-liitännät Modbus TCP: lle: 2 x (10/100 Mbit)
- RS485-liitännät Modbus RTU: lle: 2 x (puoli-duplex, max. 115 200 baud)
- Nimellisjännite: Max. 230/400 V ~
- Käyttöjännite: 110/230 V ~ ± 10%
- Taajuusalue: 50/60 ± 5% Hz
- Itsehoito - jännitepolku vaiheittain: <0,01 VA
- Itseveto - nykyinen polku vaiheittain: <2 VA
- Itsestään kulutus - koko laite: <5 W
- Nykyinen (nimellisvirta / rajoittava virta): 5/63 A
- Käynnistysvirta: <25 mA
- Tuotteen standardit: FI 61010, EN 50428, EN 60950
Mittaustarkkuus- Jännite: ± 0,5 %
- Nykyinen: ± 0,5 %
- Aktiivinen teho: ± 1.0 %
- Ilmeinen teho: ± 1.0 %
- Reaktiivinen teho: ± 1.0 %
- Tehokerroin: ± 1.0 %
- Aktiivinen energia / reaktiivinen energia IEC 62053-22 / -23 (tyypillinen): Luokka 1
Mekaaniset tiedot- Materiaali: Lasikuituvahvistettu polyamidi
- Hehkulamppu Testi IEC 695-2-1: n mukaan: Kyllä
- Suojakerros: II
- Suojausluokka: IP2X
- Paino: 0,3 kg
- Mitat (H / W / D): 88 x 70 x 65 mm
- Liitäntä poikkileikkaus (mekaaninen, esim. Ulkoisten muuntajien liittäminen): 10-25 (1,5-25) mm²
- Ruuviliittimien vääntömomentti: 2 Nm
Olosuhteet- Ympäristön lämpötila: -25 ... 45 °C
- Säilytyslämpötila: -25 ... 70 °C
- Suhteellinen kosteus (ei kondensointi):
- Jopa 75% vuotuisena keskiarvona
- Jopa 95% jopa 30 päivää vuodessa
- Max. Korkeus merenpinnan yläpuolella: 2000 m
KOSTAL solel el smart mätare 3-fas / 63A , 24h energiförbrukning övervakning och kontroll. EEBus redo. Kompatibel med Plenticore och Piko växelriktare.
KOSTAL Smart Energimätare- Lämplig för många ändamål
Flexibel att använda- Integrerad 3-fas energimätning upp till 63 A
- Större mätströmmar är möjliga med hjälp av en omvandlare
- 2 LAN-anslutningar
- 2 RS485-anslutningar (Modbus RTU)
Intelligent prestanda- Hög mätnoggrannhet
- Strömsensor och energihantering för anslutning av AC-batterier
- Intelligent styrning för multifrekvensomriktaranslutning
Smarta anslutningsmöjligheter- Kan kombineras med PIKO 4.2-20, PIKO EPC, PIKO MP plus, PIKO IQ, PLENTICORE plus
- Informationsdisplay
- Redo för EEBus intelligent integration i ett smart hem (Smart Home)
- Funktioner kan utökas med hjälp av mjukvaruuppdateringar
Lätt att installera- Montering i kopplingsskåp på översta skenan
- Enkel enhetskonfiguration med ett onlineanvändargränssnitt och förinställda värden
- Programvaran uppdateras via onlineanvändargränssnittet
Fördelarna med KOSTAL solar elektrisk smart mätare tillsammans med KOSTAL solar elektriska växelriktare- 24-timmars husförbrukningsmätning: PIKO IQ / PLENTICORE plus, PIKO MP / PIKO MP plus, PIKO 4.2-20 / PIKO EPC
- Dynamisk aktiv energihantering: PIKO IQ / PLENTICORE plus, PIKO MP / PIKO MP plus, PIKO 4.2-20 / PIKO EPC
- Förkonfigurerade Modbus RTU-gränssnitt (RS485): PIKO IQ / PLENTICORE plus, PIKO MP / PIKO MP plus
- Anslutning av flera frekvensomriktare till KOSTAL solomriktare: PIKO IQ / PLENTICORE plus, PIKO MP / PIKO MP plus, PIKO 4.2-20 / PIKO EPC
- Tillhandahållande av mätdata vid användning av batterifunktioner tillsammans med PLENTICORE plus: PIKO IQ / PLENTICORE plus
- Batteriet i PLENTICORE plus och PIKO MP / PIKO MP plus laddas från andra lokala generatorer: PIKO IQ / PLENTICORE plus, PIKO MP / PIKO MP plus
- Batterihantering med batterifunktionen som tillval i applikationen PIKO MP plus: PIKO MP / PIKO MP plus
Egenskaper- 3-fas nätdrift: Ja
- Kapslingsklass (IP): IP21
- Antal MPP-följare: 2
- Display: Ingen
- Dataöverföring: Ja
- Mått (L x B x H): 165 x 115 x 90 mm
- Vikt: 0,33 kg
Tekniska data - Kostal Smart Energy Meter Systeminformation- Processordata: Arm9-processor med 450 MHz, DDR2 RAM 128 MBYTE EMMC Flash 4
- Operativsystem: Inbyggt Linux med integrerad TCP/IP
- LAN-anslutningar för Modbus TCP: 2 x (10/100 Mbit)
- RS485-anslutningar för Modbus RTU: 2 x (halvduplex, max. 115 200 baud)
- Nominell spänning: Max. 230/400 V~
- Driftspänning: 110/230 V ~ ± 10 %
- Frekvensområde: 50/60 ± 5 % Hz
- Egenvård - spänningsväg i steg: <0,01 VA
- Självdrag - strömväg i faser: <2 VA
- Förbrukning i sig själv - hela enheten: <5 W
- Ström (märkström/begränsningsström): 5/63 A
- Startström: <25 mA
- Produktstandarder: FI 61010, EN 50428, EN 60950
Mätnoggrannhet- Spänning: ± 0,5 %
- Ström: ±0,5 %
- Aktiv effekt: ± 1,0 %
- Skenbar effekt: ± 1,0 %
- Reaktiv effekt: ± 1,0 %
- Effektfaktor: ± 1,0 %
- Aktiv energi / reaktiv energi IEC 62053-22 / -23 (typisk): Klass 1
Mekaniska data- Material: Glasfiberförstärkt polyamid
- Glödlampa Test enligt IEC 695-2-1: Ja
- Skyddsskikt: II
- Skyddsklass: IP2X
- Vikt: 0,3 kg
- Mått (H/B/D): 88 x 70 x 65 mm
- Anslutningstvärsnitt (mekaniskt, t.ex. anslutning av externa transformatorer): 10-25 (1,5-25) mm²
- Vridmoment på skruvklämmor: 2 Nm
Betingelser- Omgivningstemperatur: -25 ... 45 °C
- Förvaringstemperatur: -25 ... 70 °C
- Relativ luftfuktighet (ingen kondens):
- Upp till 75 % som årsgenomsnitt
- Upp till 95 % upp till 30 dagar om året
- Max. Höjd över havet: 2000 m
