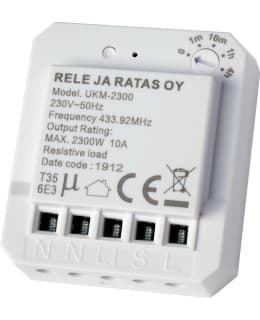

Uutta M-sarjaa edustava UKM-2300 on uppoasennettava vastaanotin joka asennetaan syöttöjännitteen ja valaisimen väliin esimerkiksi jako- tai kojerasiaan. Tämän jälkeen valoa voidaan sytyttää, sammuttaa ja vastaanottimeen linkitetyillä radiotaajuutta käyttävillä ohjaimilla.
UKM-2300:n ohjaamiseen käytetään JOHDOTON M- ja LC- sarjan ohjaimia. Tärkein ja eniten käytetty ohjain on SLO-10, jolla yhdessä vastaanottimen kanssa voidaan kokonaisuudessaan korvata perinteiset johdotetut valokatkaisimet. Samaa vastaanotinta ohjaamaan voidaan linkittää jopa 32 ohjainta.
Ohjaimen ja UKM-2300:n välillä ei tarvitse olla näköyhteyttä vaan yhteys toimii esimerkiksi seinän läpi. Ohjaimien linkitys säilyy UKM-2300:n muistissa myös sähkökatkon aikana.
UKM-2300 on lisäksi ohjattavissa myös johdotetulla sähkökytkimellä, kuten esimerkiksi perinteisellä valokatkaisimella.
UKM-2300 voidaan haluttaessa määrittää sammuttamaan valo automaattisesti. AUTO-OFF valintakiekosta voidaan valita sammutus 1 min, 10 min, 1 h ja 4 h viiveellä. Vastaanotin on aina sammutettavissa myös siihen linkitetystä ohjaimesta.
UKM-2300 on yhteensopiva ennalta määriteltävien tila-asetus (Scene Status) ominaisuuksien kanssa. Tämän hetken mallistossa Scene Status -ominaisuus löytyy AVM-10 ohjaimesta.
UKM-2300 TEKNISET TIEDOT:
- Toiminnot: Päälle/Pois (On/Off) ja automaattinen sammutus (haluttaessa)
- Yhteensopivuus: Johdoton M- ja LC-sarjan ohjaimet
- Muistipaikat: 32 ohjaimen laiteosoitetta
- Kuorma: Maksimi 2300W, resistiivinen
- Käyttöjännite: 230 V~ +/- 10%, 50 Hz
- Suojausluokka: IP20
- Käyttölämpötila: 0 - 40 °C (ympäristö)
- Radiotaajuus: 433,92 MHz
- Mitat: 45x40x15,2 mm
- Muuta: ’Scene Status’ -valaistustilojen käyttömahdollisuus
- Sähkönumero: 2616418
UKM-2300, som representerar den nya M-serien, är en infälld mottagare som installeras mellan matningsspänningen och ljuset, till exempel i en distributions- eller instrumentlåda. Efter detta kan ljuset tändas och släckas med radiofrekvensregulatorer kopplade till mottagaren.
UKM-2300 styrs av WIRELESS M- och LC-seriekontroller. Den viktigaste och mest använda kontrollern är SLO-10, som tillsammans med mottagaren helt kan ersätta traditionella trådbundna ljusbrytare. Upp till 32 kontroller kan kopplas för att styra samma mottagare.
Det behövs ingen siktlinje mellan styrenheten och UKM-2300, utan anslutningen fungerar till exempel genom en vägg. Länkningen av kontrollerna bevaras i UKM-2300:s minne även under ett strömavbrott.
UKM-2300 kan också styras med en trådbunden elektrisk strömbrytare, till exempel en traditionell ljusströmbrytare.
Om så önskas kan UKM-2300 konfigureras för att släcka ljuset automatiskt. Med valratten AUTO-OFF kan du välja en avstängning med en fördröjning på 1 min, 10 min, 1 h och 4 h. Mottagaren kan alltid stängas av även från den styrenhet som är kopplad till den.
UKM-2300 är kompatibel med fördefinierade Scene Status-funktioner. I den aktuella samlingen finns Scene Status-funktionen i AVM-10-kontrollern.
UKM-2300 TEKNISKA DATA:
- Funktioner: På/Av (På/Av) och automatisk avstängning (om så önskas)
- Kompatibilitet: Trådlösa styrenheter i M- och LC-serien
- Minnesplatser: 32 styrenhetsadresser
- Belastning: Max 2300W, resistiv
- Driftspänning: 230 V~ +/- 10%, 50 Hz
- Skyddsklass: IP20
- Drifttemperatur: 0 till 40 °C (omgivningstemperatur)
- Radiofrekvens: 433,92 MHz
- Mått: 45x40x15,2 mm
- Övrigt: Möjlighet att använda ljuslägen 'Scenstatus'
- Elnummer: 2616418
The UKM-2300, representing the new M series, is a flush-mounted receiver that is installed between the supply voltage and the light, for example in a distribution or instrument box. After this, the light can be turned on and off with radio frequency controllers linked to the receiver.
UKM-2300 is controlled by WIRELESS M and LC series controllers. The most important and most used controller is the SLO-10, which together with the receiver can completely replace traditional wired light switches. Up to 32 controllers can be linked to control the same receiver.
There is no need to have line of sight between the controller and the UKM-2300, but the connection works through a wall, for example. The linking of the controllers is preserved in the UKM-2300's memory even during a power outage.
The UKM-2300 can also be controlled with a wired electrical switch, such as a traditional light switch.
If desired, the UKM-2300 can be configured to turn off the light automatically. With the AUTO-OFF selection wheel, you can choose a switch-off with a delay of 1 min, 10 min, 1 h and 4 h. The receiver can always be turned off also from the controller linked to it.
The UKM-2300 is compatible with predefined Scene Status features. In the current collection, the Scene Status feature can be found in the AVM-10 controller.
UKM-2300 TECHNICAL DATA:
- Functions: On/Off (On/Off) and automatic shutdown (if desired)
- Compatibility: Wireless M and LC series controllers
- Memory locations: 32 controller device addresses
- Load: Maximum 2300W, resistive
- Operating voltage: 230 V~ +/- 10%, 50 Hz
- Protection class: IP20
- Operating temperature: 0 to 40 °C (ambient)
- Radio frequency: 433.92 MHz
- Dimensions: 45x40x15.2 mm
- Other: Possibility of using 'Scene Status' lighting modes
- Electricity number: 2616418
