Garmin LVS32TH Panoptix Livescope -järjestelmä läpivientikiinnityksellä

Tämä on selvästikin upein luotaintekniikka tähän mennessä. Kalastaminen on nyt aivan uudenlaista. Panoptix LiveScope on reaaliaikaisesti skannaava luotain. Näet helposti tulkittavissa reaaliaikaisissa skannaavan luotaimen kuvissa kalat ja rakenteet selvästi. Näet myös uistimesi, kun vedät sitä sisään. Vene voi olla myös pysähdyksissä. Kuvat ovat niin selkeitä ja tarkkoja että pienellä harjoittelulla pystyt jopa erottamaan kalalajit toisistaan!

Panoptix™ LiveScope eteenpäin -luotain

LiveScope eteenpäin sopii erinomaisesti kalastuspaikan tutkimiseen ja tutustumiseen tilanteeseen, ennen kuin heität uistimen. Näet reaaliaikaisissa, erittäin yksityiskohtaisissa ja helposti tulkittavissa skannaavan luotaimen kuvissa rakenteet ja veneen ympärillä uivat kalat (jopa 61 metrin päässä), vaikka vene olisi paikallaan.

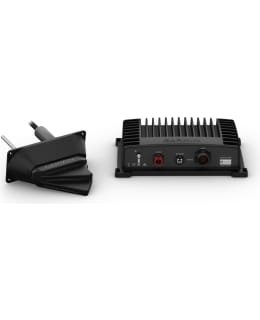

Skannaava Panoptix LiveScope -luotainjärjestelmä sisältää kompaktin luotainten GLS 10 Black Box -laitteen, LVS32-läpivientikaikuanturin ja yksinkertaisen plug-and-play-tyyppisen Garmin Marine Network -liitännän, jonka ansiosta se on helppo asentaa ja integroida saumattomasti yhteensopivaan Garmin-karttaplotteriin. Käyttämällä kaikuanturia lisäksi perinteisenä ja ClearVü-luotainlähteenä näet veneen alla olevien rakenteiden ja kalojen historiatiedot.

Yhteensopiva GPSMAP® 8400/8600 -sarjan MFD-laitteiden, GPSMAP 7400/7600-, 1002/1202-, GPSMAP 1202/1202xsv Touch- ja 702/902-sarjan karttaplotterien sekä ECHOMAP™ Plus/UHD karttaplotteri-/luotainyhdistelmäsarjojen kanssa joissa 7" tai suurempi näyttö.

Tekniset tiedot:

Yleiset

• Mitat: GLS 10 -luotaimen Black Box: 24,5 x 14,9 x 6,5 cm, LVS32-TH-kaikuanturi ilman säätöpalaa: 24,4 x 4,6 x 13,7 cm, LVS32-TH-kaikuanturi ja säätöpala: 24,4 x 8,6 x 20,6 cm
• Paino: GLS 10 -luotaimen Black Box: 2,0 kg, LVS32-TH-kaikuanturi ilman säätöpalaa: 2,0 kg, LVS32-TH-kaikuanturi ja säätöpala: 2,3 kg
• Vesiluokitus: IPX7
• Garmin Marine Network™ portit: 1 (pieni liitin)
• Lämpötila-alue: GLS 10 Black Box: käyttö: –15–70°C, Panoptix LiveScope LVS12 -kaikuanturi: käyttö: 0–40°C
• Lähetyteho: 500 W

Luotaimen toiminnot ja tekniset tiedot

• Tuetut tajuudet: 530–1 100 kHz
• Enimmäissyvyys: Eteenpäin: 61 m

Sähkötiedot

• Virrantulo: 10–32 V
• Virrankäyttö: Tyypillinen 21 W, enintään 58 W
• Sulake: 7,5 A

Keilan leveys: 20° x 135°
Kaikuanturin kaapelin pituus: 6,1 m
Kaikuanturin nastojen määrä: 21

Pakkauksessa

• Luotainten LiveScope GLS 10 Black Box
• Panoptix LVS32 -kaikuanturi
• Läpivientikiinnitystarvikkeet
• Virtajohto
• 2-metrinen Garmin Marine Network -kaapeli, pieni liitin
• Verkkosovitinkaapeli
• Kiinnitystarvikkeet
• Documentation

Detta är helt klart den mest fantastiska ekolodstekniken hittills. Fisket är nu helt nytt. Panoptix LiveScope är ett ekolod som skannar i realtid. Du kan se fiskarna och strukturerna tydligt i de lätttolkade ekolodsbilderna som skannar i realtid. Du kan också se ditt bete när du drar in det. Båten kan även stå stilla. Bilderna är så tydliga och precisa att man med lite träning till och med kan skilja fiskarterna åt!

Panoptix™ LiveScope Forward ekolod

LiveScope forwarden är perfekt för att scouta en fiskeplats och bekanta dig med situationen innan du kastar ditt bete. I realtid, mycket detaljerade och lätttolkade skanande ekolodsbilder kan du se strukturer och fiskar simma runt båten (upp till 61 meter bort), även när båten står stilla.

Panoptix LiveScope skanningsekolodssystem inkluderar ett kompakt ekolod GLS 10 Black Box, LVS32 akterspegelsonar och enkel plug-and-play Garmin Marine Network-anslutning för enkel installation och sömlös integrering med en kompatibel Garmin-plotter. Genom att använda givaren som en extra traditionell och ClearVü ekolodskälla kan du se historiska data om strukturer och fiskar under båten.

Kompatibel med GPSMAP® 8400/8600 Series MFD, GPSMAP 7400/7600, 1002/1202, GPSMAP 1202/1202xsv Touch och 702/902 Series kartplotrar, och ECHOMAP™ Plus/UHD Combo Series/Sor-skärm med stor skärm.

Teknisk information:

Allmän

• Mått: Black Box av GLS 10 ekolod: 24,5 x 14,9 x 6,5 cm, LVS32-TH ekogivare utan justeringsbit: 24,4 x 4,6 x 13,7 cm, LVS32-TH ekogivare och justeringsbit: 24,4 cm x 20.
• Vikt: GLS 10 ekolod Black Box: 2,0 kg, LVS32-TH ekolod utan justeringsstycke: 2,0 kg, LVS32-TH ekolod och justerstycke: 2,3 kg
• Vattenklassning: IPX7
• Garmin Marine Network™-portar: 1 (liten kontakt)
• Temperaturområde: GLS 10 Black Box: Drift: –15–70°C, Panoptix LiveScope LVS12 ekolod: Drift: 0–40°C
• Överföringseffekt: 500 W

Ekolodsfunktioner och tekniska data

• Frekvenser som stöds: 530-1100 kHz
• Maximalt djup: Fram: 61 m

Elektriska data

• Strömingång: 10–32 V
• Strömförbrukning: 21W typiskt, 58W max
• Säkring: 7,5 A

Strålbredd: 20° x 135°
Ekosensorkabellängd: 6,1 m
Antal stift på ekosensorn: 21

I paketet

• Sonar LiveScope GLS 10 Black Box
• Panoptix LVS32 ekolod
• Genomföring av fästtillbehör
• Strömsladd
• 2 meter Garmin marin nätverkskabel, liten kontakt
• Nätverksadapterkabel
• Fästtillbehör
• Dokumentation
