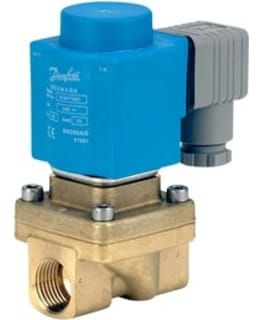

Danfoss EV250B/12BD/G/12E/NC000/BB230A magneettiventtiiliEV250B-sarja koostuu 0-paine-eron 2/2-tiemagneettiventtiileistä avustetulla nostolla, eli ne on tarkoitettu erityisesti suljettuihin järjestelmiin, joissa paine-ero on pieni. Venttiilirunko on sinkkikadon kestävää messinkiä (DZR-messinki), joka varmistaa pitkän käyttöiän. EV250B-sarja on yhteensopiva laajan Danfoss-kelaohjelman kanssa, joita on IP67-luokkaan asti.
Ominaisuudet- Tyyppi: EV250B versioille
- Vesi, öljy, paineilma ja vastaavat neutraalit väliaineet
- Virtausalue: 0,5 - 20 m3/h
- Paine -ero: 0 - 10 bar
- Materiaalin lämpötila: -30 -140 ° C
- Ympäristön lämpötila: Jopa 80 ° C
- Käämikotelo: Jopa IP67
- Kierreliitännät: G ⅜ - G 1
- DN: 10 - 22
- Viskositeetti: Jopa 50 cst
- Venttiiliä voidaan käyttää karkeassa tyhjiössä
- Vasaravaimennin
- DZR -messinkiversio NC ja NO
- Saatavana myös NPT -kierteellä
Tekniset tiedot: Danfoss EV250B/12BD/G/12E/NC000/BB230A magneettiventtiili| Enimmäisviskositeetti: | 50 cSt |
| Jännitetyyppi: | AC |
| Jännitteetön avattuna: | Ei |
| Korkeus: | 103.5 mm |
| Kotelointiluokka (IP): | IP65 |
| Kotelon/suojuksen materiaali: | Messinki |
| Kvs-arvo: | 4.0 |
| Laipan paineluokka: | PN 10 |
| Liitäntä 1: | Lieriömäinen sisäpuolinen putkikierre |
| Liitäntä 2: | Lieriömäinen sisäpuolinen putkikierre |
| Liitäntäjännite: | 230 V |
| Materiaali kotelo: | Messinki |
| Materiaalin laatu: | Sinkkikadon kestävä messinki |
| Nimellishalkaisija: | 1/2" (15) |
| Paine-ero maksmi AC: | 10 bar |
| Räjähdyssuoja: | Ei ole |
| Suojausluokka (IP): | 65 |
| Sähköinen liitäntä: | Liitin EN 175301-803 tyyppi A |
| Tasavirta (DC): | Ei |
| Tiivistemateriaali: | EPDM |
| Tulojännitteen taajuus: | 50 Hz |
| Vaihtovirta (AC): | Kyllä |
| Venttiilin sisäläpimitta: | 12 mm |
| Vähimmäispaine-ero: | 0 bar |
| Väliaineen lämpötilan (jatkuvan) vähimmäisarvo: | -30 °C |
Danfoss EV250B/12BD/G/12E/NC000/BB230A magnetventil EV250B-serien består av 0-trycksskillnad 2/2-vägs magnetventiler med assisterat lyft, det vill säga de är speciellt avsedda för slutna system med liten tryckskillnad. Ventilhuset är av zinkbeständig mässing (DZR-mässing), vilket säkerställer en lång livslängd. EV250B-serien är kompatibel med ett brett utbud av Danfoss-spolar upp till IP67.
Egenskaper- Typ: För EV250B-versioner
- Vatten, olja, tryckluft och liknande neutrala medier
- Flödesområde: 0,5 - 20 m3/h
- Tryckskillnad: 0 till 10 bar
- Materialtemperatur: -30 -140 °C
- Omgivningstemperatur: Upp till 80 °C
- Spolehus: Upp till IP67
- Gängade anslutningar: G ⅜ till G 1
- DN: 10 - 22
- Viskositet: Upp till 50 cst
- Ventilen kan användas i grovt vakuum
- Hammarljuddämpare
- DZR mässing version NC och NO
- Finns även med NPT-gänga
Tekniska data: Danfoss EV250B/12BD/G/12E/NC000/BB230A magnetventil | Maximal viskositet: | 50 cSt |
| Spänningstyp: | AC |
| Strömlös när den öppnas: | Nej |
| Höjd: | 103,5 mm |
| Kapslingsklass (IP): | IP65 |
| Material för hölje/hölje: | Mässing |
| Kvs värde: | 4.0 |
| Flänstrycksklass : | PN 10 |
| Anslutning 1: | Cylindrisk invändig rörgänga |
| Anslutning 2: | Cylindrisk invändig rörgänga |
| Anslutningsspänning: | 230 V |
| Material hölje: | Mässing |
| Materialkvalitet: |
