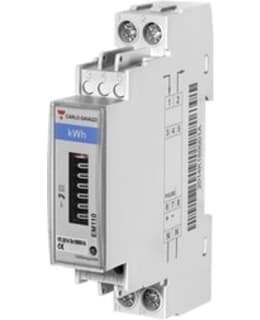

DIN-moduulin kokoinen yksivaiheinen energiamittari sähkömekaanisella näytöllä, jossa on mitattuun pätöenergiaan verrannollinen pulssilähtö. Käytä esimerkiksi asuntovaunuissa ja matkailuajoneuvoissa, poreammeissa, ilmalämpöpumpuissa ja muissa vastaavanlaisissa mittauskohteissa.
Tarkoitettu erityisesti pätöenergian mittaukseen ja kustannusten kohdistamiseen sovellutuksissa 45A asti (suora kytkentä). Pulssilähtö (opto-mosfet) pätöenergian ilmaisemiseen. Kotelo DIN-kiskoasennukseen, suojaus luokka edestä IP51.
Tekniset tiedot- Malli: EM110-DIN
- Mitat (mm) KxLxS: 90 x 18 x 63
- Kuvaus: 1-vaihe energiamittari kWh / 1-DIN moduuli
- Toiminta: kWh
Tulo, tekniset tiedot- Aluekoodi:
- 120 VAC [AV7]
- 230 VAC [AV8]
- Ib: 5 A, Imax: 45 AAC; 1-vaihe
- Tarkkuus: n.a.
- Pätöenergia:
- Luokka 1 (EN62053-21)
- Luokka B (EN50470-3)
- Loisenergia: n.a.
- Näyttö: Elektromekaaninen 6+1 DGT (energia)
Lähtö, tekniset tiedot- Pulssilähtö: 1-avoin kollektori [O1]
Tekniset tiedot, yleistä- Syöttöjännite: Omavoimainen [X]
- Hyväksynnät: CE - MID - cULus [vain AV7]
Sähkötekniset tiedot- Syöttöjännite: Omavoimainen (mittausjännitteen kautta).
- Kulutus: ≤ 1 W, ≤ 8 VA
- Perusvirta: 5 A
- Maksimi virta (jatkuva): 45 A
- Minimi virta: 0.25 A
- Käynnistysvirta: 0.02 A
- Toimintajännite: AV7: 120 V ac, –30% … +30%
- AV8: 230 V ac, –30% … +20%
- Taajuus: 45–65 Hz
- Tarkkuusluokka, pätöenergia:
- Luokka 1 (EN62053-21)
- Luokka B (EN50470-3)
LED tekniset tiedot- Pulssi- määrä: 1000 pulssia/kWh (EN50470-3, EN62052-11)
- Kesto: 90 ms
- Väri: Punainen ja oranssi
Yleiset tekniset tiedot- Liittimet : 1, 2, N: pinta-ala 2.5-6 mm2, kiristysmomentti 1.1 Nm
- 3–8: pinta-ala 1.5 mm2,
- kiristysmomentti 0.4 Nm
- Suojausluokka : Edestä IP51, liittimet: IP20
En enfas energimätare storleken på en DIN-modul med en elektromekanisk display med en pulsutgång proportionell mot den uppmätta aktiva energin. Använd till exempel i husvagnar och husbilar, badtunnor, luftvärmepumpar och andra liknande mätobjekt.
Speciellt avsedd för aktiv energimätning och kostnadsfördelning i applikationer upp till 45A (direktanslutning). Pulsutgång (opto-mosfet) för att uttrycka aktiv energi. Hus för DIN-skena montering, skyddsklass framifrån IP51.
Teknisk information- Modell: EM110-DIN
- Mått (mm) HxBxD: 90 x 18 x 63
- Beskrivning: 1-fas energimätare kWh / 1-DIN-modul
- Drift: kWh
Inkomst, specifikationer- Riktnummer:
- 120 VAC [AV7]
- 230 VAC [AV8]
- Ib: 5 A, Imax: 45 AAC; 1-fas
- Noggrannhet: na
- Aktiv energi:
- Klass 1 (EN62053-21)
- Klass B (EN50470-3)
- Parasitisk energi: na
- Display: Elektromekanisk 6+1 DGT (energi)
Utgång, tekniska data- Pulsutgång: 1-öppen kollektor [O1]
Tekniska data, allmänt- Matningsspänning: Självförsörjande [X]
- Godkännanden: CE - MID - cULus [endast AV7]
Elektriska data- Matningsspänning: Självförsörjande (via mätspänning).
- Förbrukning: ≤ 1 W, ≤ 8 VA
- Grundström: 5 A
- Maximal ström (kontinuerlig): 45 A
- Minsta ström: 0,25 A
- Startström: 0,02 A
- Driftspänning: AV7: 120 V ac, –30 % … +30 %
- AV8: 230 V AC, –30 % … +20 %
- Frekvens: 45-65 Hz
- Noggrannhetsklass, effektiv energi:
- Klass 1 (EN62053-21)
- Klass B (EN50470-3)
LED tekniska data- Antal pulser: 1000 pulser/kWh (EN50470-3, EN62052-11)
- Längd: 90 ms
- Färg: Röd och orange
Allmänna specifikationer- Kontaktdon: 1, 2, N: ytarea 2,5-6 mm2, åtdragningsmoment 1,1 Nm
- 3–8: yta 1,5 mm2,
- åtdragningsmoment 0,4 Nm
- Skyddsklass: Front IP51, anslutningar: IP20
