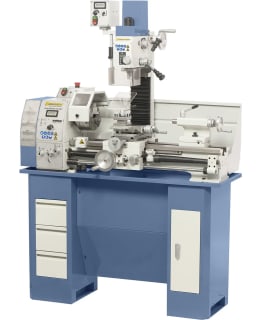

Proficenter 700 BQV:ssä on suurikokoinen 38mm karareikä.Runsaat varusteet tekevät tästä mallista suositun.
Suosittu proficenter 700 BQV:ssä on 38 mm karareikä ja laadukas jyrsin vakiona.Karan laakerit P5 laatua. Nyt uutuutena moottorin lämpötilan anturi ja näyttö.
Ominaisuudet- Elektroninen, portaaton kierrosluvun säätö, jonka ansiosta on mahdollista sovittaa työkappaleen mukaan
- Vakiona vetokara automaattista pitkittäis- ja poikittaissyöttöä varten
- Karkaistut johteet
- Valmistettu tiukkojen Bernardo-normien mukaisesti
- Laaja käyttöalue kallistuvan porapään ansiosta
- Jyrsinpää, jossa karanliikkeen ja kierrosluvun digitaalinäyttö
- Huippukelkkaa voidaan liikuttaa x-akselin suuntaisesti
- Vakiona suunnanvaihto
- Karan tarkka säätö jyrsinnän aikana käsipyörän avulla
- Vakiona 38 mm karanreikä suurten akselien työstämiseen
Vakiovarusteet:
- 3-leukaistukka DK11 – 160 mm
- Kiinnityslaikka 160 mm
- Pikaistukka 1 – 13 mm / B 16
- Istukantuurna MK 2 / B 16
- Pitkittäis- ja poikittaissyötöt
- Keskiökärki (ei laakeroitu)
- Mikrometripituusvaste
- Turvakytkin
- Vetotanko M10
- Digitaalinen kierrosluvunnäyttö
- Digitaalinen poraussyvyydennäyttö
- Istukansuojukset
Lisävarusteet:
- Jalusta D6 Deluxe(56-1062)
- Jalusta D8 Deluxe (56-1064)
Tekniset tiedot
Sorvi
- Kärkiväli700 mm
- Kärkikorkeus150 mm
- Sorvaushalkaisija280 mm
- Karareikä38 mm
- Karareiän kartioMK 5
- Kierroslukualue, portaaton50 - 1000 / 100 - 1800 rpm
- Pitkittäissyöttöalue(14) 0,07 - 0,65 mm/r
- Poikittaissyöttöalue(11) 0,03 - 0,12 mm/r
- Metrinen kierre(18) 0,2 - 3,5 mm
- Tuumainen kierre(21) 8 - 56kierr./1"
- Pinoolin liike85 mm
- Pinoolin kartioMK 3
- T-urien leveys kelkassa12 mm
- Moottorin antoteho S1 100%1,1 kW / 230 V
- Moottorin ottoteho S6 40%1,5 kW / 230 V
Jyrsinpää
- Porausteho maks.20 mm
- Otsajyrsin maks.63 mm
- Varsijyrsin maks.20 mm
- Etäisyys karasta pylvääseen170 mm
- Karan pyörimisnopeus50 - 2250 rpm
- Karan kartioMK 2
- Jyrsinpään kallistus-90° - +90°
- Jyrsinpään korkeuden säätö260 mm
- Moottorin antoteho S1 100%0,60 kW / 230 V
- Moottorin ottoteho S6 40%0,90 kW / 230 V
- Koneen mitat (L x S x K)1380 x 640 x 1020 mm
- Yhteispaino n.298 kg * ilman jalustaa
Proficenter 700 BQV har ett stort hål på 38 mm. Generösa tillbehör gör denna modell populär.
Den populära proficenter 700 BQV har ett 38 mm spindelhål och en högkvalitativ fräs som standard Spindellagren är av P5 kvalitet. Nu en ny motortemperatursensor och display.
Egenskaper- Elektronisk, steglös hastighetskontroll, tack vare vilken det är möjligt att anpassa sig till arbetsstycket
- Som standard en drivspindel för automatisk längsgående och tvärgående matning
- Härdade trådar
- Tillverkad enligt strikta Bernardo-standarder
- Brett användningsområde tack vare tiltbart borrhuvud
- Fräshuvud med digital visning av spindelrörelse och varv
- Toppsläden kan flyttas längs x-axeln
- Växling av riktning som standard
- Exakt justering av spindeln under fräsning med hjälp av handratten
- Som standard ett 38 mm spindelhål för bearbetning av stora axlar
Standard utrustning:
- 3-käftchuck DK11 – 160 mm
- Fästskiva 160 mm
- Snabbchuck 1 – 13 mm / B 16
- Sittande galopp MK 2 / B 16
- Längsgående och tvärgående matningar
- Mittspets (ej lager)
- Mikrometerlängdsvar
- Säkerhetsbrytare
- Dragstång M10
- Digital RPM-display
- Digital borrdjupsdisplay
- Stolsöverdrag
Tillbehör:
- Stativ D6 Deluxe(56-1062)
- Stativ D8 Deluxe (56-1064)
Teknisk information
Svarv
- Spetsavstånd 700 mm
- Spetshöjd 150 mm
- Svarvdiameter 280 mm
- Spindelhål 38 mm
- Spindelhålskon MK 5
- Varvtalsområde, steglöst 50 - 1000 / 100 - 1800 rpm
- Längsmatningsområde (14) 0,07 - 0,65 mm/r
- Tvärmatningsområde (11) 0,03 - 0,12 mm/r
- Metrisk gänga (18) 0,2 till 3,5 mm
- Tumgänga (21) 8 - 56 varv/1"
- Spindelrörelse 85 mm
- Pinool kon MK 3
- Bredden på T-spåren i släden är 12 mm
- Motorns uteffekt S1 100 %1,1 kW / 230 V
- Motorns ineffekt S6 40 %1,5 kW / 230 V
Grinders huvud
- Borrkraft max 20 mm
- Planfräs max 63 mm
- Skaftfräs max 20 mm
- Avstånd från spindel till pelare 170 mm
- Spindelrotationshastighet 50 - 2250 rpm
- Spindelkona MK 2
- Fräshuvudets lutning -90° till +90°
- Höjdjustering av fräshuvud 260 mm
- Motorns uteffekt S1 100 %0,60 kW / 230 V
- Motorns ineffekt S6 40 %0,90 kW / 230 V
- Maskinmått (B x D x H) 1380 x 640 x 1020 mm
- Totalvikt ca 298 kg * utan stativ
