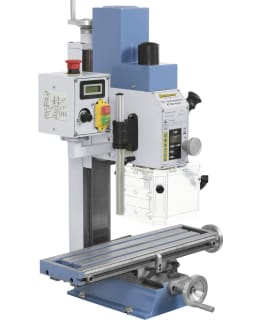

Pienessä ja kompaktissa KF 16 L Vario -pora- ja jyrsinkoneessa on vakiona digitaalinen kierrosluvun ja karanliikkeen näyttö. Tätä mallia käyttävät vaateliaat hienomekaanikot ja pienoismallien rakentajat.
Ominaisuudet- Vakaa ja tärinätön jalusta harmaarautaa
- Tasavirtamoottori takaa optimaalisen vääntömomentin matalimmalla kierroslukualueella
- Säädettävät lohenpyrstöjohteet x-, y- ja z-akseleille
- Portaattomasti säädettävä kierrosluku 50 - 1125 / 100 - 2250 rpm
- Molemminpuolisesti kallistettava jyrsinpää -90° - +90°
- Hiottujen hammaspyörien ansiosta käynti on erittäin tasaista
- Karan tarkka säätö jyrsinnän aikana käsipyörän avulla
- Monipuolisia käyttömahdollisuuksia, kuten esim.: kierteitys, urajyrsintä, ym.
Vakiovarusteet- Vetokara M 10
- Karanliikkeen digitaalinäyttö
- Digitaalinen kierroslukunäyttö
- Poraistukan tuurna MK 2 / B 16
- CE-merkinnällä varustettu EMV-suodatin
- Suojus, jonka korkeutta voidaan säätää
- Käyttötyökalut
Tekniset tiedot- Porausteho teräkseen: 16 mm
- Otsajyrsin maks.: 50 mm
- Varsijyrsin maks.: 20 mm
- Etäisyys karasta pylvääseen: 170 mm
- Etäisyys kara / pöytä maks.: 275 mm
- Karanliike: 50 mm
- Karan pyörimisnopeus, portaaton: 50 - 1125 / 100 - 2250 rpm
- Karan kartio: MK 2
- Pöydän koko: 500 x 140 mm
- Liike (x / y): 365 / 140 mm
- Jyrsinpään kallistus: -90° - +90°
- Jyrsinpään korkeuden säätö: 200 mm
- T-urien leveys: 10 mm
- Moottorin antoteho S1 100%: 0,50 kW / 230 V
- Moottorin ottoteho S6 40%: 0,80 kW / 230 V
- Koneen mitat (L x S x K): 610 x 500 x 820 mm
- Paino n.: 65 kg ilman jalustaa
Lisävarusteet- 24-1095 Kierteityslaite Super M2 - M7
- 25-1014 Tasojyrsin- ja avarruspää halkaisija 50 mm, kiinnitys MK 2, sis. poravarsiterän
- 26-1001 Jyrsinistukkasarja ER 16, MK 2, 3 - 10 mm
- 26-1002A Jyrsinistukkasarja ER 25, MK 2, 10-osainen
- 26-1004B Jyrsinistukkasarja ER 32, MK 2, 13-osainen
- 27-1034 Vaaka- ja pystypyöröpöytä RT 4 S
- 28-1004 Kiinnitystyökalusarja 58-osainen, 10 mm, M 8
- 28-2026 Tarkkuus-koneruuvipuristin PS 75
- 28-2032 Kaksiakselinen tarkkuuskoneruuvipuristin PTS 75
- 42-1020 Varsijyrsinsarja, TiN-pinnoite, 20-os.
- 56-1005 Jalusta BF 1
Den lilla och kompakta KF 16 L Vario borr- och fräsmaskinen har som standard digital visning av varvtal och spindelrörelse. Denna modell används av skickliga finmekaniker och modellbyggare.
Egenskaper- Stabilt och vibrationsfritt stativ av gråjärn
- DC-motorn garanterar optimalt vridmoment i det lägsta varvtalsområdet
- Justerbara laxstjärtstyrningar för x-, y- och z-axlar
- Steglöst justerbar hastighet 50 - 1125 / 100 - 2250 rpm
- Fräshuvud tiltbart på båda sidor -90° till +90°
- Tack vare markväxlarna är driften mycket smidig
- Exakt justering av spindeln under fräsning med hjälp av handratten
- Mångsidiga applikationsmöjligheter, som t.ex.: gängning, spårfräsning, etc.
Standard utrustning- Drivspindel M 10
- Digital visning av spindelrörelse
- Digital RPM-display
- Borrdorn MK 2 / B 16
- CE-märkt EMV-filter
- Ett lock vars höjd kan justeras
- Driftverktyg
Teknisk information- Borrkapacitet för stål: 16 mm
- Planfräs max.: 50 mm
- Skaftfräs max.: 20 mm
- Avstånd från spindel till pelare: 170 mm
- Avstånd spindel / bord max.: 275 mm
- Spindelrörelse: 50 mm
- Spindelrotationshastighet, steglös: 50 - 1125 / 100 - 2250 rpm
- Spindelkona: MK 2
- Bordsstorlek: 500 x 140 mm
- Rörelse (x/y): 365 / 140 mm
- Fräshuvudets lutning: -90° till +90°
- Höjdjustering av fräshuvud: 200 mm
- Bredd på T-spår: 10 mm
- Motorns uteffekt S1 100 %: 0,50 kW / 230 V
- Motorns ineffekt S6 40 %: 0,80 kW / 230 V
- Maskinmått (B x D x H): 610 x 500 x 820 mm
- Vikt ca: 65 kg utan stativ
Tillbehör- 24-1095 Gängningsanordning Super M2 - M7
- 25-1014 Planfräsning och brotschhuvud diameter 50 mm, infästning MK 2, inkl. borr
- 26-1001 Fräschuckset ER 16, MK 2, 3 - 10 mm
- 26-1002A Fräschuckset ER 25, MK 2, 10 delar
- 26-1004B Fräschuckset ER 32, MK 2, 13 delar
- 27-1034 Horisontellt och vertikalt roterande bord RT 4 S
- 28-1004 Fästverktygssats 58 delar, 10 mm, M 8
- 28-2026 Precisionsmaskinskruvstycke PS 75
- 28-2032 Tvåaxligt precisionsmaskinskruvstäd PTS 75
- 42-1020 Pinnfrässats, TiN-beläggning, 20 st.
- 56-1005 Stand BF 1
