Ominaisuudet
Malli:

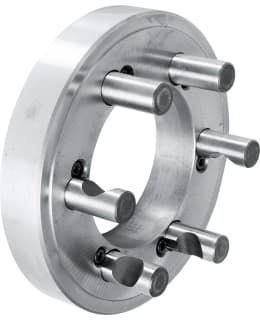

Puolikoneistettu laippa, valurautamalli
DIN 55029 mukainen Camlock-suorakiinnitys
Koneen puoleiselta sivulta vamiiksi työstetty
Istukan puolelta tasosorvattu
Käyttöalue:
Tasokierukka-sorvinistukan ja sylinterimäisellä kiinnityksellä varustetun 4-leukaistukan kiinnittämiseen
Tekniset tiedot
Laipan koko200/D5
Halkaisija200 mm
Kiila5
A203 mm
B32 mm
Reikä79,5 mm
Egenskaper
Modell:
Halvbearbetad fläns, modell gjutjärn
Camlock direktmontering enligt DIN 55029
Maskinbearbetad på maskinsidan
Ansiktsvänd på sitssidan
Användningsområde:
För infästning av en flatskruvssvarvchuck och en 4-käftschuck med cylindriskt fäste
Teknisk information
Flänsstorlek 200/D5
Diameter 200 mm
Kil5
A203 mm
B32 mm
Hål 79,5 mm
