Tunnetun KF 25 Vario -mallin kehittyneemmässä versiossa on vakiona suurempi karan kartio, suurempi jyrsinpöytä sekä 2 digitaalinäyttöä: toinen kierrosluvulle ja toinen karan liikkeelle. Muita mielenkiintoisia tunnusmerkkejä tässä pora- ja jyrsinkoneessa ovat elektroninen, portaaton kierrosluvunsäätö sekä kallistettava jyrsinpää -90° - +90°.

Ominaisuudet

Monenlaisia käyttömahdollisuuksia, kuten esim.: urajyrsintä, tasojyrsintä, poraaminen
Toimitukseen sisältyy digitaalinen kierrosluvun ja poraussyvyyden näyttö
2-vaiheinen koneisto optimaaliseen voimansiirtoon
Vakiona suunnanvaihto, optimaalinen kierteitykseen
Tasavirtamoottori takaa optimaalisen vääntömomentin matalimmalla kierroslukualueella
x-, y- ja z-akselien lohenpyrstöjohteet, säädettävissä kiiloilla
Tarkkuuslaakeroidun karan ansiosta hyvä pyörimistarkkuus (≤ 0,015)
Molemminpuolisesti kallistettava jyrsinpää kulmaporaukseen, viisteiden jyrsintään jne.
Iso porauspöytä, jossa T-urat, tarkasti työstetty pinta
Karan säätö käsikahvan avulla, hienosäätö käsipyörän avulla

Vakiovarusteet

Pikaistukka 3 - 16 mm / B 16
Poraistukan tuurna MK 3 / B 16
Vetokara M 12
Digitaalinen kierroslukunäyttö
Karanliikkeen digitaalinäyttö
CE-merkinnällä varustettu EMV-suodatin
Suojus, jonka korkeutta voidaan säätää
Käyttötyökalut
Kuvan jalusta lisävarusteena

Tekniset tiedot

Porausteho teräkseen: 30 mm
Otsajyrsin maks.: 75 mm
Varsijyrsin maks.: 25 mm
Etäisyys karasta pylvääseen: 180 mm
Etäisyys kara / pöytä: 135 - 495 mm
Karanliike: 70 mm
Karan pyörimisnopeus, portaaton: 50 - 750 / 150 - 2250 rpm
Karan kartio: MK 3
Pöydän koko: 840 x 210 mm
Liike (x / y): 565 / 215 mm
Jyrsinpään kallistus: -90° - +90°
Jyrsinpään korkeuden säätö: 360 mm
T-urien leveys. 14 mm
Moottorin antoteho S1 100%: 1,1 kW / 230 V
Moottorin ottoteho S6 40%: 1,6 kW / 230 V
Koneen mitat (L x S x K): 1100 x 715 x 1200 mm
Paino n.: 220 kg ilman jalustaa

Lisävarusteet

26-1004 Jyrsinistukkasarja ER 32, MK 3, 13-osainen
26-1006 Jyrsinistukkasarja ER 40, MK 3, 3 - 25 mm
28-1001 Kiinnitystyökalusarja 58-osainen, 14 mm, M 12
27-1000 Vaaka- ja pystypöytä HV 6
27-1033 Vaaka- ja pystypöytä RT 5
27-1045 Jakopää BS-0
42-1016 Varsi-/rouhintajyrsinsarja, TiN-pinnoite
42-1020 Varsijyrsinsarja, TiN-pinnoite, 20-os.
28-2027 Tarkkuus-koneruuvipuristin PS 100
28-2085 Koneruuvipuristin FJ 100
24-1096 Kierteityslaite Super M 5 - M 12
25-1015 Tasojyrsin- ja avarruspää halkaisija 50 mm, kiinnitys MK 3, sis. poravarsiterän
32-1060 Reunatunnistin SOE 20 S
35-1020 Suuntaispalasarja 28-osainen
37-1050 1 akselin asemanäyttö POSITRON P2 - 600 mm
51-1003 Jäähdytyslaite yleiskäyttöön, 10 litraa - 230V
54-1206 Jäähdytysnestetiiviste yleiskäyttöön, MN 1103, 5 l kanisteri
53-1003 Automaattinen jyrsinpöydän syöttö AL 350 D x-akseli
56-1026 Jalusta BF 5 malleille BF 20 Super / BF 30 Super
56-1018 Jalusta BF 5 Deluxe

Den mer avancerade versionen av den välkända KF 25 Vario-modellen har en större spindelkon, ett större fräsbord och 2 digitala displayer som standard: en för antalet varv och den andra för spindelrörelsen. Andra intressanta egenskaper hos denna borr- och fräsmaskin är den elektroniska, steglösa hastighetskontrollen och det tiltbara fräshuvudet -90° till +90°.

Egenskaper

Olika användningsmöjligheter, som t.ex.: spårfräsning, ytfräsning, borrning
I leveransen ingår en digital visning av varvtal och borrdjup
2-stegs mekanism för optimal kraftöverföring
Reversering som standard, optimal för gängning
DC-motorn garanterar optimalt vridmoment i det lägsta varvtalsområdet
Laxstjärtstyrningar för x-, y- och z-axlar, justerbara med kilar
Bra rotationsnoggrannhet (≤ 0,015) tack vare spindeln med precisionslager
Fräshuvud som kan lutas på båda sidor för hörnborrning, fasfräsning mm.
Stort borrbord med T-spår, exakt bearbetad yta
Spindeljustering med handtaget, finjustering med handratten

Standard utrustning

Snabbchuck 3 - 16 mm / B 16
Borrdorn MK 3 / B 16
Drivspindel M 12
Digital RPM-display
Digital visning av spindelrörelse
CE-märkt EMV-filter
Ett lock vars höjd kan justeras
Driftverktyg
Tavelställ som tillbehör

Teknisk information

Borrkapacitet för stål: 30 mm
Planfräs max.: 75 mm
Skaftfräs max.: 25 mm
Avstånd från spindel till pelare: 180 mm
Avstånd spindel / bord: 135 - 495 mm
Spindelrörelse: 70 mm
Spindelrotationshastighet, steglös: 50 - 750 / 150 - 2250 rpm
Spindelkona: MK 3
Bordsstorlek: 840 x 210 mm
Rörelse (x/y): 565 / 215 mm
Fräshuvudets lutning: -90° till +90°
Höjdjustering av fräshuvud: 360 mm
Bredd på T-spår. 14 mm
Motorns uteffekt S1 100 %: 1,1 kW / 230 V
Motorns ineffekt S6 40 %: 1,6 kW / 230 V
Maskinmått (B x D x H): 1100 x 715 x 1200 mm
Vikt ca: 220 kg utan stativ

Tillbehör

26-1004 Fräschuckset ER 32, MK 3, 13 delar
26-1006 Fräschuckset ER 40, MK 3, 3 - 25 mm
28-1001 Fästverktygssats 58 delar, 14 mm, M 12
27-1000 Horisontellt och vertikalt bord HV 6
27-1033 Horisontellt och vertikalt bord RT 5
27-1045 grenrör BS-0
42-1016 Skaft/grovfrässats, TiN-beläggning
42-1020 Pinnfrässats, TiN-beläggning, 20 st.
28-2027 Precisionsmaskinskruvstycke PS 100
28-2085 Maskinskruv FJ 100
24-1096 Gänganordning Super M 5 - M 12
25-1015 Planfräsning och brotschhuvud diameter 50 mm, infästning MK 3, inkl. borr
32-1060 Kantsensor SOE 20 S
35-1020 Styrstycke set 28 stycken
37-1050 1-axlig positionsdisplay POSITRON P2 - 600 mm
51-1003 Kylanordning för allmänt bruk, 10 liter - 230V
54-1206 Kylvätsketätning för allmänt bruk, MN 1103, 5 l kanister
53-1003 Automatisk fräsbordsmatning AL 350 D x-axel
56-1026 Stativ BF 5 för modellerna BF 20 Super / BF 30 Super
56-1018 Stativ BF 5 Deluxe

Max. Kierrosluku min-1: 2250
Ottoteho, W: 1600
Takuu: 1 vuosi

EAN: 9009468000820
Tuotenumero: 102287231
Toimittajan tuotenumero: 02-1042

Pikaosoitteet

Näitä haetaan nyt:

Hakusanaehdotukset:

Näitä ostetaan nyt:

Tuote-ehdotukset:

Kategoriat ja tuotemerkit

Tuote on lisätty ostoskoriin:

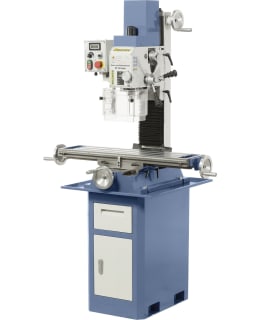

Bernardo BF 30 Super jyrsinkone
