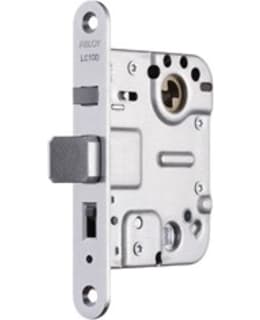

Abloyn lukkorunko. Takalukittumista ohjataan rintalevyssä olevalla valintanupilla. Takalukittu ovi avataan kääntämällä avainta 180° ulkopuolelta tai vääntönuppia 90° sisäpuolelta. Tämän jälkeen lukko avataan painikkeella. Kun valintanuppi on yläasennossa, painikkeet toimivat vain kun avainta tai vääntönuppia on käännetty. Kun valintanuppi on ala-asennossa, painikkeet toimivat normaalisti. Lukkorungossa on valintanupin lukitustoiminto, jolla voidaan estää asiaton valintanupin käyttö.
Valintanuppi lukitaan kiertämällä kuusiokoloavainta noin kaksi kierrosta vastapäivään, kunnes ruuvi pysähtyy ja avataan myötäpäivään. Valintanupin lukitus voidaan tehdä vain niin, että lukko takalukittuu aina, mutta ei päinvastoin, niin ettei lukko takalukitu.
Valitse oven kätisyys, määräytyy aukeamissuunnan mukaan.
Oikea = Ulkoa katsottuna, kasvot oveen päin. Ovi aukeaa ulospäin (katsojaan päin) ja saranat sijaitsevat oikealla puolella.
Vasen = Ulkoa katsottuna, kasvot oveen päin. Ovi aukeaa ulospäin (katsojaan päin) ja saranat sijaitsevat vasemmalla puolella.
- Lukkorunkoon sopii vastaraudat: 4690, 4691, LP711, LP714, LP721, ja LP731 (Suositellaan 4692 ja 4693 LC100X:lle).
- Paloluokka: soveltuu palo-oviin
- Upotusstandardi: SFS 5209 (Suomalainen)
- Yksipistelukitus
- Asennustapa: Upotettu
- Sisältää vain lukkorungon
Abloy låsram. Den bakre låsningen styrs av valvredet på bröstplattan. En baklåst dörr öppnas genom att nyckeln vrids 180° från utsidan eller vridknappen 90° från insidan. Efter detta öppnas låset med knappen. När väljarknappen är i det övre läget fungerar knapparna endast när nyckeln eller vridknappen vrids. När väljarratten är i nedre läget fungerar knapparna normalt. Låskroppen har en väljarknappslåsfunktion, som kan användas för att förhindra felaktig användning av väljarvredet.
Väljarvredet låses genom att vrida insexnyckeln cirka två varv moturs tills skruven stannar och öppnas medurs. Väljarvredet kan endast låsas så att låset alltid är baklåst, men inte tvärtom, så att låset inte är baklåst.
Välj dörrens behändighet, bestäms av öppningsriktningen.
Höger = Tittar utifrån, vänd mot dörren. Dörren öppnas utåt (mot betraktaren) och gångjärnen sitter på höger sida.
Vänster = Sett från utsidan, vänd mot dörren. Dörren öppnas utåt (mot betraktaren) och gångjärnen sitter på vänster sida.
- Låskroppen passar motjärn: 4690, 4691, LP711, LP714, LP721 och LP731 (rekommenderas 4692 och 4693 för LC100X).
- Brandklass: lämplig för branddörrar
- Nedsänkningsstandard: SFS 5209 (finska)
- Enpunktslåsning
- Installationsmetod: Infälld
- Inkluderar endast låskropp
