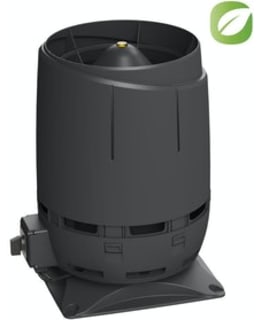

Vilpe Flow Eco125S 300x300 asennussaja + huippuimuri

Käyttökohteet: Koneellinen poistoilmanvaihto eri käyttökohteisiin. Uusi FLOW-sarjan hattu.

• Ohjaus 0 – 10 V jännitteellä (säädin valitaan erikseen: moottorisäädin, ECo Ideal tai liesikupu).
• Imurissa ulkoinen huoltokytkin.
• Asennetaan ilmanvaihtokanavaan hormin tai äänenvaimentimen päälle.
• Vaakasuoralle tasopinnalle asennettaessa käytetään pakkaukseen sisältyvää asennussarjaa.
• Kanavakoko Ø 125 mm.
• Asennussarjan pinta-ala 300 x 300 mm ja asennuspinnan on oltava vähintään saman kokoinen.
• Sisältö: Huippuimuri, asennussarja, ruuvit, Asennus-, käyttö- ja huolto-ohje.

VILPE® ECo-sarjan huippuimurit ovat tehokkaasti ohjattavia huippuimureita, joissa on tasavirtamoottori. Moottorin paremman hyötysuhteen ja optimoitavan ohjauksen ansiosta ECo-imuri kuluttaa merkittävästi vähemmän energiaa kuin vaihtovirtamoottorillinen imuri.


Aiemmista VILPE® -huippuimuriratkaisuista poiketen VILPE® ECo-huippuimureihin on liitettävissä portaaton etäohjaus, joka toimii vakiolla 0 – 10 V jänniteviestillä. Lisäksi ECo-huippuimurista on mahdollista saada tacho-ulostulosignaali, josta voidaan lukea moottorin pyörimisnopeus. Sen ansiosta ECo-huippuimurit voidaan liittää automaattisesti ohjautuvaan talotekniseen järjestelmään ja niitten toimintaa voidaan seurata ja ohjata keskusyksikön kautta. Tacho-signaalin pulssitieto voidaan muuttaa potentiaalivapaaksi kärkitiedoksi Eco Monitor -käyntivahdin avulla, mikä parantaa liitettävyyttä eri taloautomaatiojärjestelmiin. ECo110-mallit sopivat radonin poistoon tai eko-WC:n tuuletusimureiksi. Niissä moottorin pyörimisnopeutta ohjataan potentiometristä, joka on katolla huippuimurin hattuosassa sijaitsevassa kytkentäkotelossa. Eco110-huippuimureita ei voida ohjata ulkoisella säätimellä tai liittää taloautomaatiojärjestelmiin.


VILPE® ECo-huippuimurin puhaltimena on EC-tekniikkaan pohjautuva eli elektronisesti kommutoitu puhallin, jossa on harjaton EC-moottori. ECo-huippuimurit vastaavat kokonaisenergiankulutuksen vähentämisen haasteeseen säästämällä energiaa, sillä tasavirtamoottorin hyötysuhde on huomattavasti vaihtovirtamoottorin hyötysuhdetta parempi. Ilman kuljettamisen tehontarvelaskelmat osoittavat, että vaihtovirtamoottorilliseen huippuimuriin verrattuna VILPE® ECo-huippuimuri säästää energiaa käyttötarkoituksesta riippuen jopa 40 - 60 %.


VILPE® ECo-huippuimurit täyttävät ERP2015-direktiivin vaatimukset

Användningsområden: Mekanisk frånluftsventilation för olika applikationer. Ny mössa från FLOW-serien.

• Styrning med 0 – 10 V spänning (regulatorn väljs separat: motorstyrning, ECo Ideal eller spisfläkt).
• Extern underhållsbrytare i dammsugaren.
• Monteras i ventilationskanalen ovanpå rökkanalen eller ljuddämparen.
• När du installerar på en horisontell plan yta, använd installationssatsen som ingår i förpackningen.
• Kanalstorlek Ø 125 mm.
• Installationssatsens yta är 300 x 300 mm och installationsytan måste vara minst lika stor.
• Innehåll: Toppdammsugare, installationssats, skruvar, Installations-, användnings- och underhållsinstruktioner.

Toppdammsugarna i VILPE® ECo-serien är effektivt styrda toppdammsugare med likströmsmotor. Tack vare motorns bättre verkningsgrad och den optimerade styrningen förbrukar ECo-dammsugaren betydligt mindre energi än en dammsugare med AC-motor.


Till skillnad från tidigare VILPE® toppdammsugarlösningar kan VILPE® ECo toppdammsugare kopplas till en steglös fjärrkontroll som arbetar med en konstant 0 – 10 V spänningssignal. Dessutom är det möjligt att få en tacho-utgångssignal från ECo-toppvakuumet, från vilken motorvarvtalet kan avläsas. Tack vare den kan ECo topdammsugare anslutas till ett automatiskt styrt byggnadstekniksystem och deras drift kan övervakas och styras via en central enhet. Tachosignalens pulsdata kan ändras till potentialfri toppdata med Eco Monitor, som förbättrar anslutningen till olika hemautomationssystem. ECo110-modellerna är lämpliga för radonborttagning eller som ventilationsutsug för eko-toaletter. I dem styrs motorns rotationshastighet av en potentiometer, som finns i anslutningslådan som är placerad på taket på den övre dammsugaren. Eco110 toppdammsugare kan inte styras av en extern styrenhet eller kopplas till hemautomationssystem.


Fläkten till VILPE® ECo toppdammsugaren är baserad på EC-teknik, det vill säga en elektroniskt kommuterad fläkt med en borstlös EC-motor. ECo toppdammsugare möter utmaningen att minska den totala energiförbrukningen genom att spara energi, eftersom verkningsgraden för en DC-motor är betydligt bättre än den för en AC-motor. Beräkningar av effektbehovet för att transportera luft visar att VILPE® ECo toppvakuum, beroende på användningsändamål, sparar energi med upp till 40 till 60 % jämfört med en AC-motor toppvakuum.


VILPE® ECo toppdammsugare uppfyller kraven i ERP2015-direktivet
