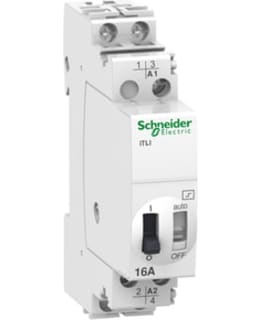

Acti 9 sysäysrele•DIN-kiskoon asennettava impulssirele Acti 9 iTL parantaa ainutlaatuisten ominaisuuksiensa ansiosta turvallisuutta ja käytön jatkuvuutta.
•Luokan 2 eristys: takaa käyttäjien ja maallikoiden turvallisuuden
•Nimellisvirrat: 16, 32 A
•Napojen määrä: 1P, 2P, 3P tai 4P
•Moniohjaus painikkeilla
•Ohjausjännite: 230, 130, 48, 24 V AC; 110, 24, 12 V DC
•Käyttöikä - kytkentäoperaatioiden kokonaismäärä (AC21): 200 000, iTL 16 A, 50 000, iTL 32 A
•Standardien EN 669-1, EN 669-2-2 mukaiset
•Sisäänrakennetut tai valinnaiset toiminnot: tilan ilmaisu, keskitetty ohjaus, salpaohjaus, valaistun piirikortin ohjaus, askelohjaus, viive
Edut:
•Helppo valita, laaja DIN-kiskostandardin mukainen mallisto
•Täysin modulaarinen järjestelmä antaa mielenrauhaa
•Yksinkertainen clip-on-järjestelmä mahdollistaa tuotteiden ja apulaitteiden joustavan yhdistelyn
•Yhdenmukaisia koko Acti 9 -malliston kanssa
•Yhteensopiva kaikkien valaistustyyppien kanssa
Sovellukset:
•Sähköpiirien valvonta kaikissa kaupallisissa ja teollisuusrakennuksissa ja asuinrakennuksissa.
•Valaistuksen ohjaus useilla painikkeilla
Tekniset ominaisuudet
- Asennustapa: DIN-kisko
- Avautuvien koskettimien lukumäärä: 1
- Avautuvien koskettimien lukumäärä: 1
- Leveys (moduulipaikkojen määrä): 1
- Loistelamppukuorma (rinnakkain kompensoituna) maks.: 900 VA
- Loistelamppukuorma (tuplapiirissä) maks.: 2000 VA
- Loistelamppukuorma maks.: 1300 VA
- Maksimi hehkulamppukuorma: 1600 W
- Maksimikytkentävirta (cos phi = 0.6): 16 A
- Manuaalinen toimina mahdollista: Kyllä
- Mitoitettu kytkentävirta: 16 A
- Ohjausjännite 1: 24 ... 24 V
- Ohjausjännite 1:n taajuus: 50 ... 60 Hz
- Ohjausjännite 1:n tyyppi: AC
- Ohjausjännite 2: 12 ... 12 V
- Ohjausjännite 2:n taajuus: 0 ... 0 Hz
- Ohjausjännite 2:n tyyppi: DC
- Sulkeutuvien koskettimien lukumäärä: 1
- Sulkeutuvien koskettimien lukumäärä: 1
- Syöttöjännite: 24 ... 250 V
- Syöttöjännitteen tyyppi: AC
- Toiminto: mekaaninen kytkin
- Upotussyvyys: 43.5 mm
Acti 9 impulsrelä •DIN-skena monterat Impulsrelä Acti 9 iTL förbättrar säkerheten och kontinuiteten i användningen tack vare dess unika egenskaper.
•Klass 2-isolering: säkerställer säkerheten för användare och lekmän
• Märkströmmar: 16, 32 A
•Antal poler: 1P, 2P, 3P eller 4P
•Multikontroll med knappar
•Kontrollspänning: 230, 130, 48, 24 V AC; 110, 24, 12 VDC
•Livstid - totalt antal kopplingsoperationer (AC21): 200 000, iTL 16 A, 50 000, iTL 32 A
• Uppfyller standarderna EN 669-1, EN 669-2-2
•Inbyggda eller tillvalsfunktioner: statusindikering, centraliserad kontroll, spärrkontroll, belyst kretskortskontroll, stegkontroll, fördröjning
Fördelar:
•Lätt att välja, omfattande insamling enligt DIN-skenas standard
•Helt modulärt system ger sinnesfrid
•Det enkla clip-on-systemet möjliggör flexibel kombination av produkter och hjälpanordningar
•Kompatibel med hela Acti 9-kollektionen
•Kompatibel med alla typer av belysning
Applikationer:
•Kontroll av elektriska kretsar i alla kommersiella och industribyggnader samt bostadshus.
•Ljuskontroll med flera knappar
Tekniska funktioner
- Installationsmetod: DIN-skena
- Antal öppnande kontakter: 1
- Antal öppnande kontakter: 1
- Bredd (antal modulplatser): 1
- Lysrörsbelastning (parallellkompenserad) max.: 900 VA
- Lysrörsbelastning (dubbelkrets) max.: 2000 VA
- Lysrörsbelastning max.: 1300 VA
- Maximal glödlampsbelastning: 1600 W
- Maximal kopplingsström (cos Phi = 0,6): 16 A
- Manuell drift möjlig: Ja
- Märkström: 16 A
- Styrspänning 1: 24 ... 24 V
- Frekvens för styrspänning 1: 50 ... 60 Hz
- Typ av styrspänning 1: AC
- Styrspänning 2: 12 ... 12 V
- Frekvens för styrspänning 2: 0 ... 0 Hz
- Typ av styrspänning 2: DC
- Antal slutande kontakter: 1
- Antal slutande kontakter: 1
- Matningsspänning: 24 ... 250 V
- Typ av matningsspänning: AC
- Funktion: mekanisk strömbrytare
- Nedsänkningsdjup: 43,5 mm
