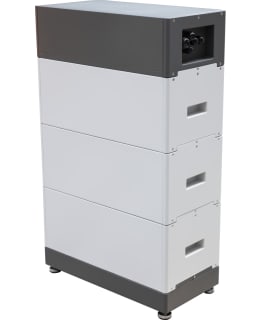

BYD B-BOX PREMIUM HVS 7,7kWh aurinkosähköenergiavarasto

BYD BATTERY BOX PREMIUM HVS 7.7 -ENERGIAVARASTO (7,68 kWh / 307,2 V)
BYD Battery Box Premium HVS -korkeajänniteakut soveltuvat ON-Grid -aurinkovoimaloihin ja erilaisiin sähkön varavoimaratkaisuihin korkean laadun energiavarastoiksi. Nyt voit varastoida ammattimaisesti aurinkopaneelien tuottaman energian BYD -akkujärjestelmään ja hyödyntää kaiken tuotetun energian omaan käyttöön. Haluttaessa järjestelmä toimii automaattisesti 3-vaihevaravoimalana sähkökatkoksen aikana OFF-Grid periaatteella ja voit käyttää turvallisesti kaikkia kodin sähkölaitteita myös katkon aikana.

Skaalautuvuutensa ansiosta BYD Battery Boxit ovat toimiva ratkaisu niin omakotitaloihin kuin myös suurempiin teollisiin ja kaupallisiin sovelluksiin. Järjestelmä mahdollistaa kodin energiaomavaraisuuden kasvattamisen ja hallinnoimisen laadukkaalla, mutta yksinkertaisella tavalla.

Energiavaraston komponentit
Battery Box Premium HVS energiavarasto koostuu 2–5 sarjaan kytketystä 2,56 kWh / 102,4 V HVS –akkumoduulista, sekä ohjausyksiköstä ja asennusalustasta. Yhden energiavarasto-boxin käyttökapasiteetti on 5,1–12,8 kWh. Energiavarastossa on modulaarinen rakenne ja sitä voidaan laajentaa erillisissä 2,56 kWh moduuleissa suuremmaksi. Energiavarastoa voidaan siten kasvattaa myöhemmin tarpeen mukaan suuremmaksi lisäämällä yksittäisiä HVS –moduuleja boxiin, sekä laajentamalla energiavarastoa huippuunsa rinnakkaisilla HVS -pinoilla. HVS -järjestelmän maksimikapasiteetti 38,4kWh, saavutetaan kytkemällä rinnakkain kolme identtistä Battery Box Premium HVS 12,8kWh -moduulipinoa.

HVS Battery Boxin parhaimmat puolet

• Korkeajännite (high power) soveltuu ON-Grid -aurinkovoimaloihin ja varavoimaratkaisuihin
• HVS-akuilla on suuri hyötysuhde korkeajänniteliitännän ansiosta
• Akustoa voidaan laajentaa lisäämällä päällekkäisiä HVS-moduuleja ja rinnakkaisia pinoja
• Helppokäyttöinen ja joustava ratkaisu patentoidun Plug in -designin ansiosta (ei vaadi sisäisiä johdotuksia)
• Helppo asentaa, lattia-asennuksen ansiosta asennus- ja käyttöönottoprosessit onnistuvat helposti ja nopeasti
• Kobolttivapaa LFP (Lithium Iron Phosphate) –akku on turvallinen, pitkäikäinen ja tehokas
• Yhteensopiva johtavien 1- ja 3-vaiheinvertteribrändien kanssa, esimerkiksi Fronius, SMA, Kostal, GoodWe, Sungrow ja Kaco hybridi-invertterit. Varmista yhteensopivuus invertterivalmistajalta
• Täyttää korkeat laatu ja turvallisuusstandardit, kuten esimerkiksi VDE 2510-50

Tekniset tiedot ja sisältö

• Energiavarasto: BYD BATTERY BOX PREMIUM HVS 7.7
• Yhden moduuliyksikön perustiedot: 2,56 kWh / 102,4 V / 38 kg
• Ohjausyksikkö: 1 kpl
• Asennusalusta: 1 kpl
• Moduulien määrä yhteensä: 3 kpl
• Akuston kokonaiskapasiteetti: 7,68 kWh
• Maksimi lähtövirta: 25 A
• Maksimi virtapiikki: 50 A / 3 s
• Nimellisjännite: 307,2 V
• Käyttöjännite: 240 ~ 345,6 V
• Mitat (K / L / S): 995 x 585 x 298 mm
• Kokonaispaino: 129 kg

Yleistiedot

• Käyttölämpötila: -10 ° C - + 50 ° C
• Akkukennotekniikka: Litiumrautafosfaatti (koboltiton)
• Informaatioväylät: CAN / RS485
• Kotelon suojausluokitus: IP55
• Edestakainen hyötysuhde: ≥ 96 %
• Sertifikaatit: VDE2510-50 / IEC62619 / CEC / CE / UN38.3
• Käyttösovellukset: ON Grid / ON Grid + Backup / OFF Grid
• Takuu: 10 vuotta
• Yhteensopivat invertterit: esimerkiksi Fronius, SMA, Kostal, GoodWe, Sungrow ja Kaco hybridi-invertterit.
• Huomio: Varmista yhteensopivuus invertterivalmistajalta

Käyttösovellukset
BYD Battery Box Premium akut ovat yhteensopivia esimerkiksi Froniuksen Symo GEN24 Plus –hybridi-inverttereiden kanssa, jotka tukevat älykkäitä aurinkoakkujärjestelmiä. Voit seurata ja hallinnoida energian tuotantoa ja kulutusta vielä monipuolisemmin mobiililaitteilla asentamalla sähköjärjestelmään lisäksi Fronius Smart Meter energiamittarin. Yhdistämällä BYD Battery Boxin muihin kodin järjestelmiin, kuten lämmöntuotantoon tai sähköauton lataukseen, on mahdollista saavuttaa todella korkeat sähkön omakulutus- ja omavaraisuusasteet.

BYD B-Box energiavaraston modulaarinen rakenne helpottaa erikokoisten energiavarastojen kokoamisen, siirtämisen ja kasvattamisen aina tarpeen mukaan. Rinnakkaisliitännällä yhdessä järjestelmässä on mahdollista käyttää kolmea akustoa yhtä aikaa ja se soveltuu sekä 1- että 3-vaihejärjestelmiin. Asentamalla kodin sähköverkkoon esimerkiksi Froniuksen inverttereiden kanssa yhteensopivan Enwitecin verkonerotuskeskuksen, voit käyttää energiavarastoa myös OFF-Grid periaatteella sähkökatkosten aikana turvallisesti. Normaalisti sähkökatkostilanteissa esimerkiksi oma aurinkovoimala täytyy kytkeä pois päältä, ettei yleiseen sähköverkkoon pääse vahingossa virtaa verkon huoltotöiden aikana. BYD Battery Box –energiavarastojärjestelmän ansiosta tätä riskiä ei pääse muodostumaan ja voit huoletta käyttää varastoitua sähköenergiaa kodin sähkölaitteille myös sähkökatkon aikana.

HVS vs HVM - Moduulien jännitteet eroavat toisistaan
Tehokkaampien HVS-moduulien nimellisjännite on 102,4 V moduulia kohden, sen sijaan HVM-moduulien nimellisjännite on 51,2 V moduulia kohden. Toisaalta HVM:n kapasiteettia voidaan kasvattaa hyvin laajaksi, jopa 22,1 kWh x 3 = 66,2 kWh asti. Erilaiset jännitteet vaikuttavat akkujen lataus- ja purkutehoihin. Tämä mahdollistaa sen, että voit valita kahdesta vaihtoehdosta käyttötarkoitukseen sopivimman akkujärjestelmän. Moduuleja ei voi kuitenkaan sekoittaa keskenään, joten noudatathan valmistajan asennus- ja kokoamisohjeita tarkasti.

* Varmistathan että käyttämässäsi taajuusmuuttajassa on aina uusin ohjelmistopäivitys asennettuna, jotta taajuusmuuttaja ja akun varastointi toimisivat oikein ja optimaalisesti.


BYD BATTERI LÅDA PREMIUM HVS 7.7 - ENERGIFÖRVARING (7.68 kWh / 307.2 V)
BYD Battery Box Premium HVS högspänningsbatterier är lämpliga för ON-Grid solkraftverk och olika reservkraftslösningar för högkvalitativ energilagring. Nu kan du professionellt lagra energin som produceras av solpanelerna i batterisystemet BYD och utnyttja all energi som produceras för eget bruk. Om så önskas fungerar systemet automatiskt som ett 3-fas reservkraftverk vid ett strömavbrott baserat på OFF-Grid principen och du kan tryggt använda alla elektriska apparater i hemmet även under ett strömavbrott.

På grund av sin skalbarhet är BYD batteriboxar en funktionell lösning för privata hus såväl som för större industriella och kommersiella applikationer. Systemet gör det möjligt att öka och hantera bostadens energisjälvförsörjning på ett högkvalitativt men ändå enkelt sätt.

Energilagringskomponenter
Batterilådan Premium HVS energilagring består av 2–5 stycken 2,56 kWh / 102,4 V HVS batterimoduler kopplade i serie, samt en styrenhet och en monteringsplattform. Användningskapaciteten för en energilagringsbox är 5,1–12,8 kWh. Energilagret har en modulär struktur och kan byggas ut större i separata 2,56 kWh-moduler. Energilagret kan alltså utökas senare vid behov genom att lägga till individuella HVS-moduler i lådan, samt genom att utöka energilagret till sin topp med parallella HVS-staplar. Den maximala kapaciteten för HVS-systemet på 38,4 kWh uppnås genom att parallellkoppla tre identiska batteribox Premium HVS 12,8 kWh modulstaplar.

De bästa aspekterna av HVS Battery Box

• Högspänning (hög effekt) är lämplig för ON-Grid solkraftverk och reservkraftslösningar
• HVS-batterier har hög effektivitet tack vare högspänningsanslutningen
• Batteriet kan utökas genom att lägga till överlappande HVS-moduler och parallella stackar
• Lätt att använda och flexibel lösning tack vare den patenterade Plug-in-designen (ingen intern ledning krävs)
• Lätt att installera, tack vare golvinstallationen är installations- och idrifttagningsprocessen enkla och snabba
• Det koboltfria LFP (Lithium Iron Phosphate) batteriet är säkert, långvarigt och effektivt
• Kompatibel med ledande 1-fas och 3-fas växelriktare varumärken, såsom Fronius, SMA, Kostal, GoodWe, Sungrow och Kaco hybrid växelriktare. Kontrollera kompatibiliteten med växelriktartillverkaren
• Uppfyller höga kvalitets- och säkerhetsstandarder, såsom VDE 2510-50

Tekniska data och innehåll

• Energilagring: BYD BATTERY BOX PREMIUM HVS 7.7
• Grunddata för en modulenhet: 2,56 kWh / 102,4 V / 38 kg
• Styrenhet: 1 st
• Monteringssockel: 1 st
• Totalt antal moduler: 3 st
• Total batterikapacitet: 7,68 kWh
• Maximal utström: 25 A
• Maximal strömtopp: 50 A / 3 s
• Nominell spänning: 307,2 V
• Driftspänning: 240 ~ 345,6 V
• Mått (H/B/D): 995 x 585 x 298 mm
• Totalvikt: 129 kg

Allmän information

• Drifttemperatur: -10°C till +50°C
• Battericellsteknik: Litiumjärnfosfat (koboltfri)
• Informationsbussar: CAN / RS485
• Kapslingsklass: IP55
• Effektivitet tur och retur: ≥ 96 %
• Certifikat: VDE2510-50 / IEC62619 / CEC / CE / UN38.3
• Applikationer: ON Grid / ON Grid + Backup / OFF Grid
• Garanti: 10 år
• Kompatibla växelriktare: till exempel Fronius, SMA, Kostal, GoodWe, Sungrow och Kaco hybridväxelriktare.
• Observera: Kontrollera kompatibiliteten med omriktartillverkaren

Driftsapplikationer
BYD Battery Box Premium-batterier är kompatibla till exempel med Fronius Symo GEN24 Plus hybridväxelriktare som stödjer smarta solcellsbatterisystem. Du kan övervaka och hantera energiproduktion och energiförbrukning ännu mer mångsidigt med mobila enheter genom att dessutom installera en Fronius Smart Meter energimätare i elsystemet. Genom att koppla BYD Battery Box till andra hemsystem, såsom värmeproduktion eller elbilsladdning, är det möjligt att uppnå riktigt höga nivåer av självkonsumtion och självförsörjning.

Den modulära uppbyggnaden av BYD B-Box energilagring gör det lättare att montera, flytta och öka energilagring av olika storlekar efter behov. Med parallellkoppling i ett system är det möjligt att använda tre batterier samtidigt och det passar för både 1- och 3-fassystem. Genom att installera till exempel en Enwitec nätverksisoleringscentral kompatibel med Fronius växelriktare i hemmets elnät kan du även säkert använda energilagringen enligt OFF-Grid principen vid strömavbrott. Normalt ska vid exempelvis elavbrott det egna solkraftverket stängas av, så att ingen ström av misstag tillförs det allmänna elnätet vid underhållsarbeten på nätet. Tack vare BYD Battery Box energilagringssystem kan denna risk inte uppstå och du kan använda den lagrade elektriska energin till elektriska hushållsapparater utan oro även under ett strömavbrott.

HVS vs HVM - Modulernas spänningar är olika
De mer effektiva HVS-modulerna har en nominell spänning på 102,4 V per modul, medan HVM-moduler har en nominell spänning på 51,2 V per modul. Å andra sidan kan kapaciteten hos HVM ökas mycket, upp till 22,1 kWh x 3 = 66,2 kWh. Olika spänningar påverkar batteriernas laddning och urladdning. Detta gör att du kan välja det mest lämpliga batterisystemet för de två alternativen. Modulerna kan dock inte blandas med varandra, så följ tillverkarens installations- och monteringsanvisningar exakt.

* Se till att frekvensomformaren du använder alltid har den senaste mjukvaruuppdateringen installerad, så att frekvensomformaren och batterilagringen fungerar korrekt och optimalt.


BYD BATTERY BOX PREMIUM HVS 7.7 - ENERGY STORAGE (7.68 kWh / 307.2 V)
BYD Battery Box Premium HVS high-voltage batteries are suitable for ON-Grid solar power plants and various backup power solutions for high-quality energy storage. Now you can professionally store the energy produced by the solar panels in the BYD battery system and utilize all the energy produced for your own use. If desired, the system automatically works as a 3-phase backup power plant during a power outage based on the OFF-Grid principle, and you can safely use all electrical appliances in the home even during a power outage.

Due to their scalability , BYD Battery Boxes are a functional solution for private houses as well as for larger industrial and commercial applications. The system makes it possible to increase and manage the home's energy self-sufficiency in a high-quality, yet simple way.

Energy storage components
The Battery Box Premium HVS energy storage consists of 2–5 2.56 kWh / 102.4 V HVS battery modules connected in series, as well as a control unit and a mounting platform. The usage capacity of one energy storage box is 5.1–12.8 kWh. The energy storage has a modular structure and can be expanded larger in separate 2.56 kWh modules. The energy storage can thus be increased later as needed by adding individual HVS modules to the box, as well as by expanding the energy storage to its peak with parallel HVS stacks. The maximum capacity of the HVS system of 38.4kWh is achieved by connecting three identical Battery Box Premium HVS 12.8kWh module stacks in parallel.

The best aspects of the HVS Battery Box

• High voltage (high power) is suitable for ON-Grid solar power plants and backup power solutions
• HVS batteries have high efficiency thanks to the high voltage connection
• The battery can be expanded by adding overlapping HVS modules and parallel stacks
• Easy-to-use and flexible solution thanks to the patented Plug in design (no internal wiring required)
• Easy to install, thanks to the floor installation, the installation and commissioning processes are easy and quick
• The cobalt-free LFP (Lithium Iron Phosphate) battery is safe, long-lasting and efficient
• Compatible with leading 1-phase and 3-phase inverter brands, such as Fronius, SMA, Kostal, GoodWe, Sungrow and Kaco hybrid inverters. Check compatibility with the inverter manufacturer
• Meets high quality and safety standards, such as VDE 2510-50

Technical data and content

• Energy storage: BYD BATTERY BOX PREMIUM HVS 7.7
• Basic data of one module unit: 2.56 kWh / 102.4 V / 38 kg
• Control unit: 1 pc
• Mounting base: 1 pc
• Total number of modules: 3 pcs
• Total battery capacity: 7.68 kWh
• Maximum output current: 25 A
• Maximum current peak: 50 A / 3 s
• Nominal voltage: 307.2 V
• Operating voltage: 240 ~ 345.6 V
• Dimensions (H / W / D): 995 x 585 x 298 mm
• Total weight: 129 kg

General information

• Operating temperature: -10°C to +50°C
• Battery cell technology: Lithium iron phosphate (cobalt-free)
• Information buses: CAN / RS485
• Enclosure protection rating: IP55
• Round trip efficiency: ≥ 96%
• Certificates: VDE2510-50 / IEC62619 / CEC / CE / UN38.3
• Applications: ON Grid / ON Grid + Backup / OFF Grid
• Warranty: 10 years
• Compatible inverters: for example Fronius, SMA, Kostal, GoodWe, Sungrow and Kaco hybrid inverters.
• Attention: Check the compatibility with the inverter manufacturer

Operating applications
BYD Battery Box Premium batteries are compatible, for example, with Fronius' Symo GEN24 Plus hybrid inverters that support smart solar battery systems. You can monitor and manage energy production and consumption even more versatile with mobile devices by additionally installing a Fronius Smart Meter energy meter in the electrical system. By connecting the BYD Battery Box to other home systems, such as heat production or electric car charging, it is possible to achieve really high levels of electricity self-consumption and self-sufficiency.

The modular structure of the BYD B-Box energy storage makes it easier to assemble, move and increase energy storage of different sizes as needed. With a parallel connection in one system, it is possible to use three batteries at the same time and it is suitable for both 1- and 3-phase systems. By installing, for example, an Enwitec network isolation center compatible with Fronius inverters in the home's electrical network, you can also safely use the energy storage on the OFF-Grid principle during power outages. Normally, in the event of a power outage, for example, the own solar power plant must be switched off, so that no power is accidentally supplied to the general power grid during maintenance work on the grid. Thanks to the BYD Battery Box energy storage system, this risk cannot arise and you can use the stored electrical energy for home electrical appliances without worry even during a power outage.

HVS vs HVM - The voltages of the modules are different
The more efficient HVS modules have a nominal voltage of 102.4 V per module, whereas HVM modules have a nominal voltage of 51.2 V per module. On the other hand, the capacity of the HVM can be increased very widely, up to 22.1 kWh x 3 = 66.2 kWh. Different voltages affect the charging and discharging power of batteries. This allows you to choose the most suitable battery system for the purpose of the two options. However, the modules cannot be mixed with each other, so please follow the manufacturer's installation and assembly instructions exactly.

* Please make sure that the frequency converter you use always has the latest software update installed, so that the frequency converter and battery storage function correctly and optimally.
