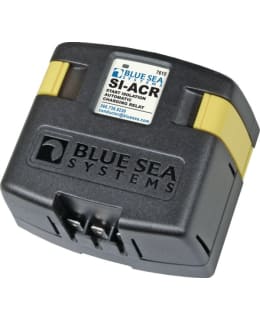

Blue Sea automaattinen latausrele ACR 120A

SI-ACR AUTOMAATTINEN LATAUSRELE - 12/24 V DC 120 A

Yhdistää akut automaattisesti latauksen aikana sekä eristää akut toisistaan purkauksen ja moottorien käynnistämisen aikana.

OMINAISUUDET
• Suojaa herkkiä elektronisia laitteita eristämällä kulutuslaitteet hetkellisesti moottorin käynnistyspiiristä käynnistyksen aikana
• Sopii sekä 12 V että 24 V järjestelmiin
• Automaattinen jännitetason valinta (12/24 V)
• Hermeettisesti suojatut kontaktit/suojattu kaasuja ja höyryjä vastaan
• Kipinäsuojattu — turvallinen myös bensiinikäyttöisillä moottoreilla varustetuissa veneissä
• Tukee tehokkaita latureita max 120 A
• Kaksi tunnistuspiiriä

VALINNAISET OMINAISUUDET
• Käynnistyksen isolointi eristää kulutuslaitteet moottorin käynnistyspiiristä käynnistyksen aikana ja suojaa laitteet jännitepiikkien ja jännitekuoppien aikana
• Etäasennettava LED ilmaisee ACR-tilan - edellyttää erikseen tilattavaa LED:iä

TEKNISET TIEDOT
Nimellisjännite: 12V DC | 24V DC
Käynnistyksen isolointi: Kyllä
Virrankulutus käyttötilassa: 175mA (yhdistetty) | 15mA (avoin)
Liitäntämutterin vääntömomentti: 15.82 Nm
Jatkuva virta: 120 A
Hetkellinen virta: 210 A (5 min)
Vaatimusten mukainen kaapelikoko: 53.5mm²
Rengasliittimen halkaisija: 28.45 mm
Rengasliitintapin pituus: 22.23 mm
Rengasliittimen koko: M10

SI-ACR AUTOMATISK LADDNINGSRELÄ - 12/24 V DC 120 A

Kopplar automatiskt ihop batterierna under laddning och isolerar batterierna från varandra under urladdning och start av motorerna.

EGENSKAPER
• Skyddar känslig elektronisk utrustning genom att tillfälligt isolera förbrukningsvaror från motorns startkrets under uppstart
• Lämplig för både 12 V och 24 V system
• Automatiskt val av spänningsnivå (12/24 V)
• Hermetiskt skyddade kontakter/skyddade mot gaser och ångor
• Gnistfri — säker även i båtar med bensinmotorer
• Stöder kraftfulla laddare max 120 A
• Två detekteringskretsar

VALFRIA FUNKTIONER
• Uppstartsisolering isolerar förbrukningsvaror från motorns startkrets under uppstart och skyddar utrustning vid spänningsspikar och fall
• Fjärrlysdiod indikerar ACR-status - kräver att lysdioden beställs separat

TEKNISK INFORMATION
Nominell spänning: 12V DC | 24V DC
Stövelisolering: Ja
Strömförbrukning i driftläge: 175mA (ansluten) | 15mA (öppen)
Anslutningsmutter vridmoment: 15,82 Nm
Kontinuerlig ström: 120 A
Momentan ström: 210 A (5 min)
Erforderlig kabelstorlek: 53,5 mm²
Ringkopplingens diameter: 28,45 mm
Ringanslutningsstiftets längd: 22,23 mm
Ringkontakt storlek: M10
