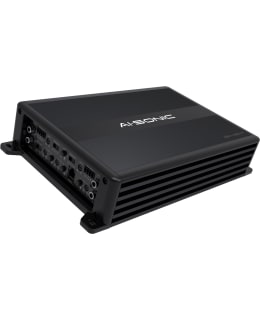

AI-Sonic S2-A60.4 4x105W vahvistin

AI-Sonic S2-vahvistimet. Designed in Finland by AI-Group.

Erinomainen äänenlaatu, monipuoliset säätöominaisuudet ja liitettävissä mihin tahansa järjestelmään soittamaan mitä tahansa kaiuttimia. Ai-Sonic S2-vahvistimista on todella vaikea pistää paremmaksi.

Kunnianhimoisena tavoitteena oli suunnitella ja toteuttaa vahvistinmallisto, joka tarjoaa parasta mahdollista äänenlaatua hintaluokassaan. Työ aloitettiin suunnittelemalla uniikki jäähdytysprofiili.

Jäähdytyksen maksimointia ja laitteiden fyysisen koon minimointia jatkettiin piirilevysuunnittelulla. Komponenttien paikat piirilevyllä ovat tarkoin valittuja, jotta saadaan aikaan mahdollisimman pieni vahvistimen fyysinen koko ja tehokas komponenttien jäähdytys.

Piirilevyssä on käytetty kaksi kertaa enemmän kuparia tavalliseen autovahvistimen piirilevyyn verrattuna.

AI-Sonic S2 vahvistimien komponenttien valintaan ja testaukseen on käytetty aikaa kolme vuotta. Lukuisia eri osia ja osien yhdistelmiä testaamalla ja koekuuntelemalla on löydetty osat jotka muodostavat parhaan mahdollisen kokonaisuuden hintaluokassaan.

AI-Sonic vahvistimien kaikki osat ovat hieman ylimitoitettuja vahvistimen tehoon nähden. Tuplavirtalähteet ovat käytössä suuremmissa malleissa.
Lisävarusteena hankittava tason kaukosäädin. (Huom. Toimii vain LPF:n ollessa päällä.)Tasonsäätimessä on myös virta-, klippi- ja häiriötilan merkkivalot.
Tasonsäädin ohjaa vain front-kanavia. RMS POWER (2ohm ) 12v 1%THD 4x105 W
RMS POWER (4ohm ) 12v 1%THD 4x70 W
BRIDGED POWER(4ohm) 12v 1%THD 2x210W
T.H.D 0,02% 4ohm, 0.04 % 2ohm
BANDWIDTH: 10Hz-40KHz
S/N RATIO (A-WEIGHTED): 105dB
CHANNEL SEPARATION: 45dB
INPUT SENSITIVITY: 0.5-6V
INPUT IMPEDANCE: 13K
LOW PASS: x1: 50Hz-500Hz x10: 500Hz-5KHz
HIGH PASS: x1: 12Hz-250Hz (FRONT)
x2Q: 250Hz-5KHz(FRONT)
x1 : 50Hz-500Hz(REAR)
x10: 500Hz-5KHz(REAR)
BAND PASS(FRONT ): 12Hz- 5KHz
CROSSOVER SLOPE: 12dB/oct
BASS BOOST: 0/6dB(@45Hz)
MODE: 2CH/4CH
POWER FUSE: 2x25A
HIGH-LEVEL VOLTAGE: 0.75-9V

Cable fitting size:
+12V = 20mm2
GND = 20mm2
REM = 6mm2
SPEAKER = 6mm2

Current Draw (Max): 48A

DIMENSIONS: W: 183mm / (7.2 IN)
H: 60mm / (2.4I N)
L: 304mm / ( 12.0 IN).

AI-Sonic S2 förstärkare. Designad i Finland av AI-Group.

Utmärkt ljudkvalitet, mångsidiga justeringsfunktioner och kan anslutas till alla system för att spela alla högtalare. Ai-Sonic S2-förstärkare är verkligen svåra att slå.

Det ambitiösa målet var att designa och implementera en förstärkarkollektion som erbjuder bästa möjliga ljudkvalitet i sin prisklass. Arbetet började med att designa en unik kylprofil.

Maximering av kylning och minimering av den fysiska storleken på enheterna fortsatte med kretskortsdesignen. Placeringen av komponenterna på kretskortet är noggrant utvalda för att uppnå minsta möjliga fysiska storlek på förstärkaren och effektiv kylning av komponenterna.

Dubbelt så mycket koppar har använts i kretskortet jämfört med ett standardkretskort för bilförstärkare.

Tre år har ägnats åt att välja och testa komponenterna i AI-Sonic S2-förstärkarna. Genom att testa och provspela många olika delar och kombinationer av delar har man hittat de delar som utgör den bästa möjliga helheten i sin priskategori.

Alla delar av AI-Sonic-förstärkare är något överdimensionerade i förhållande till förstärkarens effekt. Dubbla strömkällor används i större modeller.
Nivåfjärrkontroll finns som tillbehör. (Obs: Fungerar endast när LPF är på.) Nivåkontrollen har även ström-, klämmor och störningsstatusindikatorer.
Nivåkontrollen styr endast de främre kanalerna. RMS-EFFEKT (2ohm) 12v 1%THD 4x105 W
RMS-EFFEKT (4ohm) 12v 1%THD 4x70 W
BRYGAD EFFEKT(4ohm) 12v 1%THD 2x210W
THD 0,02 % 4 ohm, 0,04 % 2 ohm
BANDBREDD: 10Hz-40KHz
S/N-FÖRHÅLLANDEN (A-VIKTAD): 105dB
KANALSEPPARATION: 45dB
INGÅNGSKÄNSLIGHET: 0,5-6V
INGÅNGSIMPEDANS: 13K
LÅG PASS: x1: 50Hz-500Hz x10: 500Hz-5KHz
HÖG PASS: x1: 12Hz-250Hz (FRAM)
x2Q: 250Hz-5KHz (FRÅN)
x1 : 50Hz-500Hz (BAKRE)
x10: 500Hz-5KHz (BAKRE)
BANDPASS (FRAM): 12Hz-5KHz
CROSSOVER SLOPE: 12dB/okt
BASS BOOST: 0/6dB(@45Hz)
LÄGE: 2CH/4CH
STRÖMSÄKRING: 2x25A
HÖG NIVÅ SPÄNNING: 0,75-9V

Kabelkopplingsstorlek:
+12V = 20mm2
GND = 20mm2
REM = 6mm2
HÖGTALARE = 6mm2

Strömdragning (max): 48A

DIMENSIONER: B: 183 mm / (7,2 IN)
H: 60 mm / (2,4 tum)
B: 304 mm / ( 12,0 IN).
