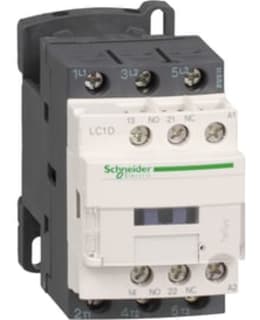

TeSys D kontaktori 9A/4kW/400V, 25A/AC1, 3s pääkosketinta 1s+1a apukosketinta 230VAC kela.
TeSys D kontaktorit ja suunnanvaihtokontaktorit 75kW/400V/AC3 ja 250A/AC1 saakka.
Tehokkuutta kuorman ohjaukseen •Modernin ulkoasun lisäksi TeSys D -kontaktorit ovat nopeita ja helppoja asentaa.
•Laitteet ovat pienikokoisia (leveys 45 mm < 38A ja 55 mm 40-65 A) sekä täytävät kansainvälisten standardien vaatimukset.
•Kokoluokassa 40-65 A kontaktorit on varustettu uudella patentoidulla EverLink teknologialla, joka varmistaa pitkäikäisen ja huoltovapaan (ei jälkikiristystarpeita) käytön.
•Monipuoliset NC/NO apuliittimet useissa malleissa.
Rajattomat käyttösovellusmahdollisuudet•Loistava malli kaikkiin sovelluksiin.
•Moottorien ohjaukset, suunnanvaihto-ohjaukset, tähti/kolmio-käynnistykset, resistiivisten kuormien ohjaukset, valaistusohjaukset, sähköautolaturien ohjaukset jne.
Tekniset ominaisuudet
- Laajennettava: Ei
- Lisäkytkimien lukumäärä (avautuva kosketin): 1
- Lisäkytkimien lukumäärä (sulkeutuva kosketin): 1
- Mitoituskäyttöteho AC-4, 400 V: 2.2 kW
- Mitoituskäyttövirta AC-4, 400 V: 6 A
- Mitoitusteho AC-3, 400 V: 4 kW
- Mitoitusvirta Ie, AC-1, 400 V: 25 A
- Mitoitusvirta Ie, AC-3, 400 V: 9 A
- Ohjauksen mitoitussyöttöjännite AC 50HZ: 230 ... 230 V
- Ohjauksen mitoitussyöttöjännite AC 60HZ: 230 ... 230 V
- Ohjauksen mitoitussyöttöjännite DC: 0 ... 0 V
- Ohjausjännitteen tyyppi: AC
- Pääkytkimien lukumäärä (avautuva kosketin): 0
- Pääkytkimien lukumäärä (sulkeutuva kosketin): 3
- Päävirtapiirin liitäntätapa: ruuviliitäntä
TeSys D kontaktor 9A/4kW/400V, 25A/AC1, 3s huvudkontakt 1s+1a hjälpkontakt 230VAC spole.
TeSys D-kontaktorer och reverserande kontaktorer upp till 75kW/400V/AC3 och 250A/AC1.
Effektivitet för lastkontroll •Förutom det moderna utseendet är TeSys D-kontaktorer snabba och enkla att installera.
•Enheterna är små i storleken (bredd 45 mm < 38A och 55 mm 40-65 A) och uppfyller kraven i internationella standarder.
•I storleksklassen 40-65 A är kontaktorerna utrustade med den nya patenterade EverLink-tekniken, som säkerställer långvarig och underhållsfri (ingen efterdragning) användning.
•Mångsidiga NC/NO hjälpkontakter i flera modeller.
Obegränsade applikationsmöjligheter •Bra modell för alla applikationer.
•Motorreglage, backreglage, stjärn-/trekantstarter, resistiva lastreglage, ljusreglage, reglage för elbilsladdare m.m.
Tekniska funktioner
- Expanderbar: Nej
- Antal extra brytare (öppningskontakt): 1
- Antal extra brytare (slutande kontakt): 1
- Nominell drifteffekt AC-4, 400 V: 2,2 kW
- Märkdriftström AC-4, 400 V: 6 A
- Märkeffekt AC-3, 400 V: 4 kW
- Märkström Ie, AC-1, 400 V: 25 A
- Märkström Ie, AC-3, 400 V: 9 A
- Styrmatningsspänning AC 50HZ: 230 ... 230 V
- Styrmatningsspänning AC 60HZ: 230 ... 230 V
- Styrmatningsspänning DC: 0 ... 0 V
- Typ av styrspänning: AC
- Antal huvudbrytare (öppningskontakt): 0
- Antal huvudbrytare (slutande kontakt): 3
- Anslutningsmetod för huvudkrets: skruvanslutning
