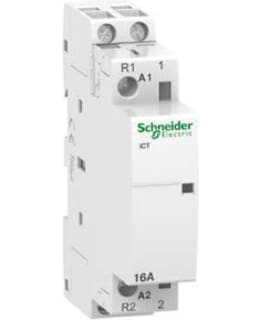

DIN-kiskoon asennettava kontaktori Acti 9 iCT parantaa ainutlaatuisten ominaisuuksiensa ansiosta turvallisuutta ja käytön jatkuvuutta.
•Luokan 2 eristys: takaa käyttäjien ja kouluttamattomien maallikoiden turvallisuuden.
•Nimellisvirrat:16, 20, 25, 40, 63 & 100 A
•Napojen määrä: 1P, 2P, 3P, 4P
•Standardit: EN 61095 ja CEI 1095
•Sähköinen kestävyys (auki-kiinni): 100 000 sykliä
•Kytkentäoperaatioiden maksimimäärä/vrk: 100
•Kaksi versiota: vakiokontaktorit / käsikäyttöiset kontaktorit
•Valinnaiset lisävarusteet: tilan ilmaisu, häiriöiden suojaus, kaksoisohjaus, viive
Edut
•Helppo valita, DIN-standardien mukaiset 1-4-napaiset mallit
•Täysin modulaarinen järjestelmä antaa mielenrauhaa
•Joustavat yhdistelymahdollisuudet helpolla clip-on-järjestelmällä
•Yhdenmukaisia koko Acti 9 -malliston kanssa
Sovellukset
•Sähköpiirien valvonta kaikissa kaupallisissa,- teollisuus- ja asuinrakennuksissa.
•Yksi- tai kolmivaihekuormien valvonta 100 A:in saakka.
•ohjaus- ja tehopiirien välinen rajapinta valaistuksessa, lämmityksissä, kaihtimissa, uuneissa, kastelujärjestelmissä, tuuletusmoottoreissa ja lämpöpumppujen moottoreissa jne.
Tekniset ominaisuudet
- Avautuvien koskettimien lukumäärä: 1
- Avautuvien koskettimien lukumäärä: 1
- Jännitetyyppi (käyttöjännite): AC
- Kotelointiluokka (IP): IP20
- Käyttökategoria: 7
- Lisäyksikkömahdollisuus: Kyllä
- Liukusäädin manuaalikäyttöön: Ei
- Loistelamppukuorma (rinnakkain kompensoituna) maks.: 800 V
- Loistelamppukuorma (tuplapiirissä) maks.: 1500 VA
- Loistelamppukuorma maks.: 850 VA
- Magnetointijännitteen tyyppi: AC
- Maksimi hehkulamppukuorma: 2000 W
- Mitoitettu magnetointijännite: 230 ... 240 V
- Mitoitettu toimintavirta: 16 A
- Mitoituskäyttöjännite: 250 ... 250 V
- Moduulikoko: 1
- Sulkeutuvien koskettimien lukumäärä: 1
- Sulkeutuvien koskettimien lukumäärä: 1
- Upotussyvyys: 43.5 mm
Kontaktorn Acti 9 iCT, som kan monteras på en DIN-skena, förbättrar säkerheten och kontinuiteten i användningen tack vare dess unika egenskaper.
•Klass 2-isolering: säkerställer säkerheten för användare och otränade lekmän.
• Märkströmmar: 16, 20, 25, 40, 63 & 100 A
•Antal poler: 1P, 2P, 3P, 4P
•Standarder: EN 61095 och CEI 1095
•Elektrisk hållbarhet (öppna-stäng): 100 000 cykler
•Maximalt antal anslutningsoperationer/dag: 100
•Två versioner: standardkontaktorer / manuella kontaktorer
•Tillbehör: statusindikering, störningsskydd, dubbelkontroll, fördröjning
Fördelar
•Lätt att välja, 1-4-poliga modeller enligt DIN-standard
•Helt modulärt system ger sinnesfrid
•Flexibla kombinationsmöjligheter med ett enkelt clip-on system
•Kompatibel med hela Acti 9-kollektionen
Ansökningar
•Kontroll av elektriska kretsar i alla kommersiella, industri- och bostadshus.
•Övervakning av en- eller trefaslaster upp till 100 A.
• gränssnittet mellan styr- och kraftkretsar i belysning, värme, persienner, ugnar, bevattningssystem, ventilationsmotorer och värmepumpsmotorer m.m.
Tekniska funktioner
- Antal öppnande kontakter: 1
- Antal öppnande kontakter: 1
- Spänningstyp (driftspänning): AC
- Kapslingsklass (IP): IP20
- Användningskategori: 7
- Extra enhetsalternativ: Ja
- Reglage för manuell drift: Nej
- Lysrörsbelastning (parallellkompenserad) max.: 800 V
- Lysrörsbelastning (dubbelkrets) max.: 1500 VA
- Lysrörsbelastning max.: 850 VA
- Typ av magnetiseringsspänning: AC
- Maximal glödlampsbelastning: 2000 W
- Märkmagnetiseringsspänning: 230 ... 240 V
- Märkdriftström: 16 A
- Märkdriftspänning: 250 ... 250 V
- Modulstorlek: 1
- Antal slutande kontakter: 1
- Antal slutande kontakter: 1
- Nedsänkningsdjup: 43,5 mm
