Panasonic Aquarea WH-SDC0709J3E5 7-9kW High Performance J 1-vaihe Split ilmavesilämpöpumppu Bi-Bloc sisäyksikkö

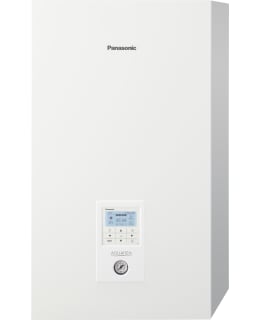

Panasonic Aquarea WH-SDC0709J3E5 Split ilmavesilämpöpumpun sisäyksikkö on 7-9kW ulkoyksikköihin sopiva High Performance J 1-vaihe -sarjan seinälle asennettava Bi-Bloc -yksikkö. Sopii Panasonic WH-UD07JE5 7kW ja WH-UD09JE5 9kW ulkoyksiköille.
Teho, kW:
7-9
Sukupolvi:
J
Virransyöttö:
1-vaihe
Luokka:
Sisäyksikkö
Toimituskulut alk.
49,00€
Anna postinumerosi
Rahdin hinta määräytyy postinumeron perusteella. Anna postinumerosi niin näet tarkasti mitä rahti maksaa yhdelle tuotteelle. Useamman tuotteen kokonaisrahdin näet ostoskorissa!
Rahti yhdelle tuotteelle postinumeroon 84100 on 49,00€
Useamman tuotteen yhteisrahdin saat selville lisäämällä haluamasi tuotteet ostoskoriin.
HUOM! Nykyisestä maailmantilanteesta johtuen tuotteen toimitusaika voi muuttua
Varmista ennen tilausta saatavuus osoitteesta asiakaspalvelu@karkkainen.com
Panasonic Aquarea WH-SDC0709J3E5 on 7-9kW:n ulkoyksikön 1-vaiheinen High Performance J-sukupolven Split ilmavesilämpöpumpun älykäs Bi-Block -seinämallinen sisäyksikkö R32 kylmäaineella, joka siirtää ulkoyksikön tuottaman kuuman kaasun lämmönvaihtimen avulla eteenpäin lämmittäen käyttövettä ja lämmönjakoverkoston vettä sopivan lämpöiseksi. Seinälle asennettavassa sisäyksikössä on älykäs ohjausjärjestelmä, sekä sisäänrakennettuna 3 kW 1-vaihesähkövastus kovien pakkaskelien lisäenergianlähteenä. Bi-Block sisäsyksikkö antaa lisää mahdollisuuksia asennuspaikan suhteen, sillä se ei sisällä käyttövesi-, eikä puskurivaraajia. Lämminvesivaraajat sijoitellaan erikseen tekniseen tilaan sisäyksikön viedessä vain vähän tilaa seinällä. Soveltuu erityisesti mataliin tiloihin.
Sisäyksikkö sopii käytettäväksi Panasonic WH-UD07JE5 7kW ja WH-UD09JE5 9kW ulkoyksiköiden kanssa. Ulkoyksikön lisäksi sulanapitoa varten tarvitaan pakollinen ulkoyksikön pohjavastus Panasonic tuotenumero CZ-NE3P. Lisäksi tarvitaan erillinen käyttövesivaraaja, sekä puskurivaraaja. Huomaathan, että Split -ilmavesilämpöpumput vaativat luvanvaraista kylmäaineen käsitteylä.
Ilmavesijärjestelmän esimerkkikokonaisuudet
Jos lämpöpumpun kylmäainepiiriin tehdään muutoksia ja se sisältää fluorattuja kasvihuonekaasuja, silloin piirin kytkeminen vaatii Tukesin myöntämän kylmäainepätevyyden. Myyntiliikkeenä meidän tulee varmistaa, että kylmäpiirin kytkee pätevöitynyt asennusliike tai asentaja. Pätevän asentajan löydät alueeltasi helposti esimerkiksi Tukesin toiminnanharjoittajarekisteristä. Valitse listalta paikkakunta ja klikkaa hakua.
F-kaasulomakkeen tiedot ja lähettäminen
Lämpöpumpun tilauksen jälkeen, täytä liitteenä olevan F-kaasulomakkeen kaikki tiedot ja tallenna se sähköpostin liitteeksi. Kirjoita sähköpostin otsikkokenttään Karkkainen.com -verkkokaupasta saamasi tilausnumero. Lähetä oikeilla tiedoilla täytetty PDF-tiedosto sähköpostilla osoitteeseen tilauskasittely@karkkainen.com. Sähköpostin vastaanottamisen jälkeen tilauksesi käsitellään ja voit seurata normaalisti rahdin toimitusta.
Lämpöpumpun ominaisuuksia
Panasonic Aquarea ilmavesilämpöpumput soveltuvat vesikiertoisten patteri-, sekä lattialämmityskohteiden lämmönlähteeksi, sekä lämpimän käyttöveden tuottamiseen. Lämmitysjärjestelmän oikeanlaisen koon/teholuokan mitoittaminen onnistuu esimerkiksi kovien pakkasten aikaisen lämmityksen huipputehontarpeen (W/m2) mukaisesti.
Lämmitettävän pinta-alan maksimi suhteessa lämpöpumpun lämmitystehoon
Laitevalmistajan mitoitustaulukko auttaa oikean mallin valitsemisessa
Lämpöpumpun tekniset tiedot
Panasonic valmistaa laadukkaita ilmavesilämpöpumppuja asuntojen ja kaupallisten tilojen lämmitystarpeisiin. Aquarea –lämpöpumppujen 3–16 kW:n laaja valikoima auttaa löytämään juuri sinun lämmitys- tai jäähdytystarpeisiisi sopivan järjestelmän. Kustannustehokkaat ja ympäristöä säästävät ratkaisut sopivat sekä uudisrakentamiseen että kunnostusprojekteihin. Panasonicin laajasta mallistosta löydät taloosi sopivan lämpöpumppumallin, jolla maksimoit mukavuuden ja lämpöpumpun tuottamat säästöt.
Käyttökohteita
Aquarea ilmavesilämpöpumppu on hyvä ratkaisu uusiin tai olemassa oleviin kotitalouksiin, sekä kaikenlaisiin kiinteistöihin. Järjestelmät soveltuvat erityisen hyvin kohteisiin joissa on vesikiertoisia lämpöpattereita, ja/-tai vesikiertoinen lattialämmitys. Järjestelmä voi toimia itsenäisesti, tai se voidaan yhdistää olemassa olevaan kaasu, puu- tai öljykäyttöiseen, tms. lämmitysjärjestelmän rinnalle tarpeen mukaan.
Lisää käyttömukavuutta
Aquarea -ilmavesilämpöpumppu pystyy säätämään tarkasti lämpötilaa luotettavien Panasonic invertterikompressorien ja helppokäyttöisten säätöominaisuuksien ansiosta. Aquarea lämmittää kotisi tehokkaasti myös vaativammissa olosuhteissa, lämpöpumput toimivat jopa -28 °C ulkolämpötilassa, ja ne toimivat kompressorilla täydellä kapasiteetilla ilman lisälämmitystä vielä -20 °C lämpötilassa. Lämpöpumpussa on laaja valikoima erilaisia säätöominaisuuksia, joilla voit varmistaa täydellisen asumismukavuuden, sekä lämpimän käyttöveden riittävyyden.
Ilmavesilämpöpumppu ottaa energiaa ulkoilmasta
Kehittyneeseen ilmavesilämpöpumpputekniikkaan perustuva Aquarea on erittäin tehokas ja ympäristöystävällinen järjestelmä. Se ottaa talteen energiaa ympäristön ilmasta ja siirtää sen kodin lämmityksessä tarvittavan veden ja lämpimän käyttöveden lämmitykseen ja tarvittaessa myös jäähdyttää talosi. Järjestelmä ottaa jopa 80 % tarvittavasta energiasta ympäristön ilmasta, myös erittäin alhaisissa lämpötiloissa.
Säästömahdollisuudet
Ilmavesilämpöpumpulla on mahdollista säästää jopa yli 50% vuotuisista lämmityskuluista, parhaimmillaan vieläkin enemmän. Sen käyttö on turvallista, huoletonta ja vaivatonta. Uutta tekniikkaa hyödyntävällä ilmavesilämpöpumpulla voidaan säätää kodin lämmitystä huomattavasti monipuolisemmin, älykkäämmin ja tarkemmin verrattuna esimerkiksi perinteisiin sähkö-, puu- ja öljylämmityskattiloihin. Ilmavesilämpöpumppu on tyypillisesti hankintakustannuksiltaan edullisempi kuin esimerkiksi maalämpöpumppu.
NOTERA! På grund av den rådande världssituationen kan leveranstiden för produkten ändras
Innan du beställer, bekräfta tillgänglighet från adressen kaskapalvelu@karkkainen.com
Panasonic Aquarea WH-SDC0709J3E5 är en 7-9kW utomhusenhet 1-fas högpresterande J-generation split luft-till-vatten värmepump smart Bi-Block väggmonterad inomhusenhet med R32 köldmedium, som flyttar den heta gasen som produceras av utomhus enhet framåt med hjälp av en värmeväxlare, värma upp servicevattnet och vattnet i värmedistributionsnätet till lämplig temperatur. Den väggmonterade inomhusenheten har ett intelligent styrsystem, samt ett inbyggt 3 kW 1-fas elektriskt motstånd som en extra energikälla vid hård frost. Bi-Block inomhusenheten ger fler möjligheter vad gäller installationsplatsen, eftersom den inte innehåller varmvatten eller bufferttankar. Varmvattenberedarna placeras separat i det tekniska utrymmet, medan inomhusenheten endast tar upp en liten mängd plats på väggen. Särskilt lämplig för låga utrymmen.
Inomhusenheten är lämplig för användning med Panasonic WH-UD07JE5 7kW och WH-UD09JE5 9kW utomhusenheter. Förutom utomhusenheten krävs ett obligatoriskt basmotstånd för utomhusenheten Panasonic produktnummer CZ-NE3P för avfrostning. Dessutom behövs en separat varmvattentank och en bufferttank. Observera att delade luft-vattenvärmepumpar kräver licens för konceptet köldmedium.
Exempel på enheter för luftvattensystem
Om ändringar görs i värmepumpens köldmediekrets och den innehåller fluorerade växthusgaser, kräver anslutning av kretsen en köldmediekvalifikation utfärdad av Tukes. Som säljbolag ska vi se till att kylkretsen ansluts av en kvalificerad installationsfirma eller installatör. Du kan enkelt hitta en kvalificerad installatör i ditt område, till exempel i Tukes operatörsregister . Välj en stad från listan och klicka på sök.
Information och inlämning av F-gasformulär
Efter beställning av värmepumpen fyller du i all information på bifogad F-gasblankett och sparar den som e-postbilaga. Ange ordernumret du fick från Karkkainen.com onlinebutik i ämnesfältet i e-postmeddelandet. Skicka en PDF-fil fylld med korrekt information via e-post till tilauskasitettely@karkkainen.com. Efter att ha mottagit mejlet kommer din beställning att behandlas och du kan följa leveransen av lasten som vanligt.
Värmepumpens egenskaper
Panasonic Aquarea luft-till-vatten värmepumpar är lämpliga som värmekälla för vattencirkulerande radiatorer och golvvärmeobjekt, samt för att producera varmt hushållsvatten. Dimensionering av rätt storlek/effektklass på värmesystemet kan t ex göras enligt toppeffektbehovet (W/m2) för uppvärmning vid hård frost.
Den maximala ytan som ska värmas i förhållande till värmepumpens värmeeffekt
Utrustningstillverkarens dimensioneringstabell hjälper till att välja rätt modell
Tekniska data för värmepump
Panasonic tillverkar högkvalitativa luft-vattenvärmepumpar för uppvärmningsbehoven i lägenheter och kommersiella lokaler. Det breda urvalet av Aquarea värmepumpar från 3 till 16 kW hjälper dig att hitta rätt system för dina värme- eller kylbehov. Kostnadseffektiva och miljövänliga lösningar lämpar sig för både nybyggnation och renoveringsprojekt. I Panasonics omfattande kollektion hittar du en värmepumpsmodell som passar ditt hus, med vilken du kan maximera komforten och de besparingar som värmepumpen ger.
Ansökningar
Aquarea luft-vattenvärmepump är en bra lösning för nya eller befintliga hushåll, samt för alla typer av fastigheter. Systemen är särskilt lämpliga för platser med vattencirkulerande radiatorer och/eller vattencirkulerande golvvärme. Systemet kan arbeta självständigt, eller kombineras med ett befintligt gas-, ved- eller oljeeldat etc. värmesystem efter behov.
Ökar användarkomforten
Aquarea luft-till-vatten värmepump kan justera temperaturen exakt tack vare pålitliga Panasonic inverterkompressorer och lättanvända kontrollfunktioner. Aquarea värmer ditt hem effektivt även under mer krävande förhållanden, värmepumparna arbetar upp till -28 °C utetemperatur, och de arbetar med kompressorn på full kapacitet utan ytterligare uppvärmning även vid en temperatur på -20 °C. Värmepumpen har ett brett utbud av olika justeringsfunktioner, som du kan använda för att säkerställa komplett boendekomfort, samt tillräckligt med varmvatten.
En luft-vattenvärmepump tar energi från uteluften
Baserat på avancerad luft-till-vatten värmepumpsteknik är Aquarea ett mycket effektivt och miljövänligt system. Den fångar upp energi från den omgivande luften och överför den till uppvärmningen av det vatten och varmvatten som behövs för uppvärmning av bostaden och kyler vid behov även ditt hus. Systemet tar upp till 80 % av den erforderliga energin från den omgivande luften, även vid mycket låga temperaturer.
Sparmöjligheter
Med en luft-vattenvärmepump går det att spara upp till mer än 50 % av de årliga uppvärmningskostnaderna, i bästa fall ännu mer. Dess användning är säker, bekymmersfri och enkel. Med en luft-vattenvärmepump som utnyttjar ny teknik kan uppvärmningen av bostaden regleras på ett mycket mer mångsidigt, intelligent och exakt sätt jämfört med till exempel traditionella el-, ved- och oljepannor. En luft-vattenvärmepump är typiskt sett mer överkomlig vad gäller anskaffningskostnader än till exempel en bergvärmepump.
NOTE! Due to the current world situation, the delivery time of the product may change
Before ordering, confirm availability from the address kaskapalvelu@karkkainen.com
Panasonic Aquarea WH-SDC0709J3E5 is a 7-9kW outdoor unit 1-phase High Performance J-generation Split air-to-water heat pump smart Bi-Block wall-mounted indoor unit with R32 refrigerant, which moves the hot gas produced by the outdoor unit forward with the help of a heat exchanger, heating the service water and the water of the heat distribution network to a suitable temperature. The wall-mounted indoor unit has an intelligent control system, as well as a built-in 3 kW 1-phase electric resistance as an additional energy source in severe frosts. The Bi-Block indoor unit gives more possibilities regarding the installation location, because it does not contain hot water or buffer tanks. The hot water heaters are placed separately in the technical space, while the indoor unit takes up only a small amount of space on the wall. Especially suitable for low spaces.
The indoor unit is suitable for use with Panasonic WH-UD07JE5 7kW and WH-UD09JE5 9kW outdoor units. In addition to the outdoor unit, a mandatory outdoor unit base resistor Panasonic product number CZ-NE3P is required for defrosting. In addition, a separate hot water storage tank and a buffer storage tank are required. Please note that Split air-to-water heat pumps require a license for the concept of refrigerant.
Example units of air water system
If changes are made to the heat pump's refrigerant circuit and it contains fluorinated greenhouse gases, connecting the circuit requires a refrigerant qualification issued by Tukes. As a sales company, we must ensure that the refrigeration circuit is connected by a qualified installation company or installer. You can easily find a qualified installer in your area, for example , in Tukes' register of operators . Select a town from the list and click search.
Information and submission of the F gas form
After ordering the heat pump, fill in all the information on the attached F-gas form and save it as an e-mail attachment. Enter the order number you received from the Karkkainen.com online store in the subject field of the email. Send a PDF file filled with the correct information by e-mail to tilauskasitettely@karkkainen.com. After receiving the email, your order will be processed and you can follow the delivery of the cargo as usual.
Features of the heat pump
Panasonic Aquarea air-to-water heat pumps are suitable as a heat source for water-circulating radiators and floor heating objects, as well as for producing hot domestic water. Dimensioning the right size/power class of the heating system can be done, for example, according to the peak power demand (W/m2) for heating during severe frosts.
The maximum surface area to be heated in relation to the heating power of the heat pump
The equipment manufacturer's dimensioning table helps in choosing the right model
Heat pump technical data
Panasonic manufactures high-quality air-to-water heat pumps for the heating needs of apartments and commercial premises. The wide selection of Aquarea heat pumps from 3 to 16 kW will help you find the right system for your heating or cooling needs. Cost-effective and environmentally friendly solutions are suitable for both new construction and renovation projects. In Panasonic's extensive collection, you will find a heat pump model suitable for your house, with which you can maximize comfort and the savings produced by the heat pump.
Applications
The Aquarea air-to-water heat pump is a good solution for new or existing households, as well as for all kinds of properties. The systems are particularly suitable for locations with water-circulating radiators and/or water-circulating underfloor heating. The system can work independently, or it can be combined with an existing gas, wood or oil-fired, etc. heating system as needed.
Increases user comfort
The Aquarea air-to-water heat pump is able to precisely adjust the temperature thanks to reliable Panasonic inverter compressors and easy-to-use control features. Aquarea heats your home efficiently even in more demanding conditions, the heat pumps work up to -28 °C outside temperature, and they work with the compressor at full capacity without additional heating even at a temperature of -20 °C. The heat pump has a wide range of different adjustment features, which you can use to ensure complete living comfort, as well as sufficient hot domestic water.
An air-to-water heat pump takes energy from the outside air
Based on advanced air-to-water heat pump technology, Aquarea is a very efficient and environmentally friendly system. It captures energy from the surrounding air and transfers it to the heating of the water and hot domestic water needed for heating the home and, if necessary, also cools your house. The system takes up to 80% of the required energy from the ambient air, even at very low temperatures.
Savings opportunities
With an air-to-water heat pump, it is possible to save up to more than 50% of the annual heating costs, at best even more. Its use is safe, carefree and effortless. With an air-to-water heat pump that utilizes new technology, home heating can be regulated in a much more versatile, intelligent and precise manner compared to, for example, traditional electric, wood and oil heating boilers. An air-to-water heat pump is typically more affordable in terms of acquisition costs than, for example, a geothermal heat pump.
Varmista ennen tilausta saatavuus osoitteesta asiakaspalvelu@karkkainen.com
Panasonic Aquarea WH-SDC0709J3E5 on 7-9kW:n ulkoyksikön 1-vaiheinen High Performance J-sukupolven Split ilmavesilämpöpumpun älykäs Bi-Block -seinämallinen sisäyksikkö R32 kylmäaineella, joka siirtää ulkoyksikön tuottaman kuuman kaasun lämmönvaihtimen avulla eteenpäin lämmittäen käyttövettä ja lämmönjakoverkoston vettä sopivan lämpöiseksi. Seinälle asennettavassa sisäyksikössä on älykäs ohjausjärjestelmä, sekä sisäänrakennettuna 3 kW 1-vaihesähkövastus kovien pakkaskelien lisäenergianlähteenä. Bi-Block sisäsyksikkö antaa lisää mahdollisuuksia asennuspaikan suhteen, sillä se ei sisällä käyttövesi-, eikä puskurivaraajia. Lämminvesivaraajat sijoitellaan erikseen tekniseen tilaan sisäyksikön viedessä vain vähän tilaa seinällä. Soveltuu erityisesti mataliin tiloihin.
Sisäyksikkö sopii käytettäväksi Panasonic WH-UD07JE5 7kW ja WH-UD09JE5 9kW ulkoyksiköiden kanssa. Ulkoyksikön lisäksi sulanapitoa varten tarvitaan pakollinen ulkoyksikön pohjavastus Panasonic tuotenumero CZ-NE3P. Lisäksi tarvitaan erillinen käyttövesivaraaja, sekä puskurivaraaja. Huomaathan, että Split -ilmavesilämpöpumput vaativat luvanvaraista kylmäaineen käsitteylä.
Ilmavesijärjestelmän esimerkkikokonaisuudet
- Bi-Block
- Panasonic Aquarea WH-UD07JE5 7kW tai WH-UD09JE5 9kW Split ulkoyksikkö
- Panasonic Aquarea Bi-Block WH-SDC0709J3E5 7-9kW sisäyksikkö, jossa 3kW sähkövastus
- Tarvitset lisäksi käyttövesivaraajan ja puskurivaraajan (min 100L / 100L)
- Panasonic ulkoyksikön pohjavastus CZ-NE3P
Jos lämpöpumpun kylmäainepiiriin tehdään muutoksia ja se sisältää fluorattuja kasvihuonekaasuja, silloin piirin kytkeminen vaatii Tukesin myöntämän kylmäainepätevyyden. Myyntiliikkeenä meidän tulee varmistaa, että kylmäpiirin kytkee pätevöitynyt asennusliike tai asentaja. Pätevän asentajan löydät alueeltasi helposti esimerkiksi Tukesin toiminnanharjoittajarekisteristä. Valitse listalta paikkakunta ja klikkaa hakua.
F-kaasulomakkeen tiedot ja lähettäminen
Lämpöpumpun tilauksen jälkeen, täytä liitteenä olevan F-kaasulomakkeen kaikki tiedot ja tallenna se sähköpostin liitteeksi. Kirjoita sähköpostin otsikkokenttään Karkkainen.com -verkkokaupasta saamasi tilausnumero. Lähetä oikeilla tiedoilla täytetty PDF-tiedosto sähköpostilla osoitteeseen tilauskasittely@karkkainen.com. Sähköpostin vastaanottamisen jälkeen tilauksesi käsitellään ja voit seurata normaalisti rahdin toimitusta.
Lämpöpumpun ominaisuuksia
- Split -tyyppiset ilmavesilämpöpumppujen asentaminen vaativat F-kaasuluvan, R32-kylmäaine
- Lisävarusteena saatava älypuhelinohjaus, voidaan liittää osaksi älykotijärjestelmää
- Suurin menoveden lämpötila 60 °C
- Korkea lämmitys- ja jäähdytyskapasiteetti, myös erittäin alhaisilla ulkolämpötiloilla
- Toimii kompressorilla täydellä kapasiteetilla ilman lisälämmitystä vielä -20 °C lämpötilassa ja tuottaa lämpöä aina -28 °C saakka
- Toimii jäähdytystilassa ulkolämpötilan ollessa vain 10 °C
- Sisäinen magneettisuodatin helpottaa asennusta
- Soveltuu itsenäiseksi lämmitysjärjestelmäksi, tai olemassa olevan järjestelmän rinnalle
- Kompressorilla 5-vuoden takuu
Panasonic Aquarea ilmavesilämpöpumput soveltuvat vesikiertoisten patteri-, sekä lattialämmityskohteiden lämmönlähteeksi, sekä lämpimän käyttöveden tuottamiseen. Lämmitysjärjestelmän oikeanlaisen koon/teholuokan mitoittaminen onnistuu esimerkiksi kovien pakkasten aikaisen lämmityksen huipputehontarpeen (W/m2) mukaisesti.
Lämmitettävän pinta-alan maksimi suhteessa lämpöpumpun lämmitystehoon
- Lämpöpumpun lämmitysteho: 7-9 kW
- Lämmitettävä pinta-ala
- Uudiskohteet (40W/m2): 180m2 - 230 m2
- Saneerauskohteet (55W/m2): 130m2 - 160 m2
- Hirsitalot (75W/m2): 90m2 - 120 m2
- Pinta-alan laskemisessa on käytetty normaalia huonekorkeutta (max 2,8m) ja sisälämpötilaa (21 °C), sekä arviota keskimääräisestä mitoitusulkolämpötilasta Suomessa.
- Lämmityskapasiteetin riittävyyden varmistamiseksi huomioithan että lämmitysjärjestelmässäsi on aina lisäksi sähkövastus/muu varalämmitysjärjestelmä talven kovimmille huippupakkasille (alle -28 °C), jolloin ilmavesilämpöpumppu ei tuota lämpöä. Sähkövastuksen teho on oltava vähintään lämmityksen huipputehon tarpeen / ilmavesilämpöpumpun ulkoyksikön tehon suuruinen. Lisävastuksen voi sijoittaa esimerkiksi puskurivaraajaan tai hybridivaraajaan, jos sisäyksikön sähkövastus ei ole itsessään vielä riittävän suuri (koskee yleensä yli 9kW järjestelmiä).
- Käyttövesivaraajan tilavuus, 2-6 henkilöä: 150L - 200L
- Käyttövesivaraajan tilavuus, 6-10 henkilöä: 300L - 400L
- Käyttövesivaraajan tilavuus, 10-15 henkilöä: 500L - 750L
- Puskurivaraajan tilavuus suhteessa lämmitysjärjestelmän tehoon valitaan nyrkkisäännöllä minimissään 10L/1kW
- Puskurivaraajan tilavuus lämmitystehon ollessa 7-9 kW: 100 L
Laitevalmistajan mitoitustaulukko auttaa oikean mallin valitsemisessa
| Lämmitysjärjestelmä, Panasonic Aquarea 16 kW : | All in One 7kW ja 9kW | Split Bi-Block 7kW ja 9kW |
| Lämmitettävä pinta-ala | ||
| Asunto 190-230 m²: | ✔ | ✔ |
| Asunto 150-190 m²: | ✔ | ✔ |
| Asunto 100-150 m²: | ✔ | ✔ |
| Asunto 50-100 m²: | ✔ | ✔ |
| Uudisrakennus: | ✔ | ✔ |
| Kesämökki: | ✔ | ✔ |
| Ominaisuudet | ||
| SCOP, ylin arvo: | 5,05 - 5,09 A+++ / A++ | 5,05 - 5,09 A+++ / A++ |
| T-cap-versiona: | ✔ | ✔ |
| 2-alue versiona: | ✔ | |
| Erittäin hiljaisena versiona: | ✔ | ✔ |
| Korkean menoveden lämpötila (65 °C): | ✔ | |
| Käyttövesisäiliö sisältyy toimitukseen: | ✔ | |
| Smart Heat Pump -toiminto sisältyy toimitukseen: | ✔ | ✔ |
| Yhteensopiva Smart Cloud -palvelun kanssa: | ✔ | ✔ |
| Yhteensopiva aurinkopaneelien kanssa: | ✔ | ✔ |
| Yhteensopiva AQUAVENT FTX-aggregaatin kanssa (3-9kW mallit): | ✔ | |
| Yhteensopiva Aquarea Air -lämpöpattereiden kanssa: | ✔ | ✔ |
Lämpöpumpun tekniset tiedot
- Sisäyksikkö: WH-SDC0709J3E5, Aquarea High Performance, Bi-Bloc Split, J-sukupolvi, 1-vaiheinen sähkönsyöttö, Lämmitys tai jäähdytys, R32
- Äänenpaine Lämmitys / jäähdytys dB(A): 30 / 30
- Mitat K x L x S, mm: 892 x 500 x 340
- Nettopaino, kg: 42
- Liitäntä lämmityspiirille tuumaa: R 1¼
- A-luokan pumppu:
- Nopeuksien määrä: Vaihteleva nopeus
- Ottoteho, (pienin / suurin) W: 34 / 114
- Lämmitysveden virtaus, (ΔT = 5 K, 35 °C) l/min: 20,1
- Sisäänrakennetun sähkölämmittimen kapasiteetti, kW: 3
- Virta 1 / A: 15,9
- Virta 2 / A: 13
Panasonic valmistaa laadukkaita ilmavesilämpöpumppuja asuntojen ja kaupallisten tilojen lämmitystarpeisiin. Aquarea –lämpöpumppujen 3–16 kW:n laaja valikoima auttaa löytämään juuri sinun lämmitys- tai jäähdytystarpeisiisi sopivan järjestelmän. Kustannustehokkaat ja ympäristöä säästävät ratkaisut sopivat sekä uudisrakentamiseen että kunnostusprojekteihin. Panasonicin laajasta mallistosta löydät taloosi sopivan lämpöpumppumallin, jolla maksimoit mukavuuden ja lämpöpumpun tuottamat säästöt.
Käyttökohteita
Aquarea ilmavesilämpöpumppu on hyvä ratkaisu uusiin tai olemassa oleviin kotitalouksiin, sekä kaikenlaisiin kiinteistöihin. Järjestelmät soveltuvat erityisen hyvin kohteisiin joissa on vesikiertoisia lämpöpattereita, ja/-tai vesikiertoinen lattialämmitys. Järjestelmä voi toimia itsenäisesti, tai se voidaan yhdistää olemassa olevaan kaasu, puu- tai öljykäyttöiseen, tms. lämmitysjärjestelmän rinnalle tarpeen mukaan.
Lisää käyttömukavuutta
Aquarea -ilmavesilämpöpumppu pystyy säätämään tarkasti lämpötilaa luotettavien Panasonic invertterikompressorien ja helppokäyttöisten säätöominaisuuksien ansiosta. Aquarea lämmittää kotisi tehokkaasti myös vaativammissa olosuhteissa, lämpöpumput toimivat jopa -28 °C ulkolämpötilassa, ja ne toimivat kompressorilla täydellä kapasiteetilla ilman lisälämmitystä vielä -20 °C lämpötilassa. Lämpöpumpussa on laaja valikoima erilaisia säätöominaisuuksia, joilla voit varmistaa täydellisen asumismukavuuden, sekä lämpimän käyttöveden riittävyyden.
Ilmavesilämpöpumppu ottaa energiaa ulkoilmasta
Kehittyneeseen ilmavesilämpöpumpputekniikkaan perustuva Aquarea on erittäin tehokas ja ympäristöystävällinen järjestelmä. Se ottaa talteen energiaa ympäristön ilmasta ja siirtää sen kodin lämmityksessä tarvittavan veden ja lämpimän käyttöveden lämmitykseen ja tarvittaessa myös jäähdyttää talosi. Järjestelmä ottaa jopa 80 % tarvittavasta energiasta ympäristön ilmasta, myös erittäin alhaisissa lämpötiloissa.
Säästömahdollisuudet
Ilmavesilämpöpumpulla on mahdollista säästää jopa yli 50% vuotuisista lämmityskuluista, parhaimmillaan vieläkin enemmän. Sen käyttö on turvallista, huoletonta ja vaivatonta. Uutta tekniikkaa hyödyntävällä ilmavesilämpöpumpulla voidaan säätää kodin lämmitystä huomattavasti monipuolisemmin, älykkäämmin ja tarkemmin verrattuna esimerkiksi perinteisiin sähkö-, puu- ja öljylämmityskattiloihin. Ilmavesilämpöpumppu on tyypillisesti hankintakustannuksiltaan edullisempi kuin esimerkiksi maalämpöpumppu.
NOTERA! På grund av den rådande världssituationen kan leveranstiden för produkten ändras
Innan du beställer, bekräfta tillgänglighet från adressen kaskapalvelu@karkkainen.com
Panasonic Aquarea WH-SDC0709J3E5 är en 7-9kW utomhusenhet 1-fas högpresterande J-generation split luft-till-vatten värmepump smart Bi-Block väggmonterad inomhusenhet med R32 köldmedium, som flyttar den heta gasen som produceras av utomhus enhet framåt med hjälp av en värmeväxlare, värma upp servicevattnet och vattnet i värmedistributionsnätet till lämplig temperatur. Den väggmonterade inomhusenheten har ett intelligent styrsystem, samt ett inbyggt 3 kW 1-fas elektriskt motstånd som en extra energikälla vid hård frost. Bi-Block inomhusenheten ger fler möjligheter vad gäller installationsplatsen, eftersom den inte innehåller varmvatten eller bufferttankar. Varmvattenberedarna placeras separat i det tekniska utrymmet, medan inomhusenheten endast tar upp en liten mängd plats på väggen. Särskilt lämplig för låga utrymmen.
Inomhusenheten är lämplig för användning med Panasonic WH-UD07JE5 7kW och WH-UD09JE5 9kW utomhusenheter. Förutom utomhusenheten krävs ett obligatoriskt basmotstånd för utomhusenheten Panasonic produktnummer CZ-NE3P för avfrostning. Dessutom behövs en separat varmvattentank och en bufferttank. Observera att delade luft-vattenvärmepumpar kräver licens för konceptet köldmedium.
Exempel på enheter för luftvattensystem
- Bi-Block
- Panasonic Aquarea WH-UD07JE5 7kW eller WH-UD09JE5 9kW Delad utomhusenhet
- Panasonic Aquarea Bi-Block WH-SDC0709J3E5 7-9kW inomhusenhet med 3kW elektriskt motstånd
- Du behöver också en varmvattentank och en bufferttank (min 100L / 100L)
- Panasonic utomhusenhet bottenmotstånd CZ-NE3P
Om ändringar görs i värmepumpens köldmediekrets och den innehåller fluorerade växthusgaser, kräver anslutning av kretsen en köldmediekvalifikation utfärdad av Tukes. Som säljbolag ska vi se till att kylkretsen ansluts av en kvalificerad installationsfirma eller installatör. Du kan enkelt hitta en kvalificerad installatör i ditt område, till exempel i Tukes operatörsregister . Välj en stad från listan och klicka på sök.
Information och inlämning av F-gasformulär
Efter beställning av värmepumpen fyller du i all information på bifogad F-gasblankett och sparar den som e-postbilaga. Ange ordernumret du fick från Karkkainen.com onlinebutik i ämnesfältet i e-postmeddelandet. Skicka en PDF-fil fylld med korrekt information via e-post till tilauskasitettely@karkkainen.com. Efter att ha mottagit mejlet kommer din beställning att behandlas och du kan följa leveransen av lasten som vanligt.
Värmepumpens egenskaper
- Installation av luft-vattenvärmepumpar av delad typ kräver ett F-gastillstånd, R32 köldmedium
- Smartphonekontroll, tillgänglig som tillbehör, kan anslutas som en del av ett smart hemsystem
- Max framledningsvattentemperatur 60 °C
- Hög värme- och kylkapacitet, även vid mycket låga utetemperaturer
- Arbetar med kompressorn på full kapacitet utan extra uppvärmning även vid en temperatur på -20 °C och producerar värme ner till -28 °C
- Fungerar i kylläge när utetemperaturen endast är 10 °C
- Det interna magnetfiltret underlättar installationen
- Lämplig som ett fristående värmesystem, eller tillsammans med ett befintligt system
- Kompressorn har 5 års garanti
Panasonic Aquarea luft-till-vatten värmepumpar är lämpliga som värmekälla för vattencirkulerande radiatorer och golvvärmeobjekt, samt för att producera varmt hushållsvatten. Dimensionering av rätt storlek/effektklass på värmesystemet kan t ex göras enligt toppeffektbehovet (W/m2) för uppvärmning vid hård frost.
Den maximala ytan som ska värmas i förhållande till värmepumpens värmeeffekt
- Värmepumpens värmeeffekt: 7-9 kW
- Yta som ska värmas upp
- Nya fastigheter (40W/m2): 180m2 - 230 m2
- Renoveringsplatser (55W/m2): 130m2 - 160 m2
- Timmerhus (75W/m2): 90m2 - 120 m2
- Vid beräkning av ytan har normal rumshöjd (max 2,8 m) och inomhustemperatur (21 °C) använts, samt en uppskattning av den genomsnittliga dimensionerande utomhustemperaturen i Finland.
- För att säkerställa tillräcklig värmekapacitet, observera att ditt värmesystem alltid har ett extra elmotstånd/annat reservvärmesystem för vinterns extrem kyla (under -28 °C), när luft-vattenvärmepumpen inte producerar värme . Effekten av det elektriska motståndet måste vara minst lika med toppvärmeeffektbehovet / effekten av luft-vattenvärmepumpens utomhusenhet. Ett extra motstånd kan placeras till exempel i en buffertladdare eller en hybridladdare, om det elektriska motståndet i själva inomhusenheten ännu inte är tillräckligt högt (gäller vanligtvis system över 9kW).
- Varmvattentankens kapacitet, 2-6 personer: 150L - 200L
- Kapacitet för varmvattentanken, 6-10 personer: 300L - 400L
- Vattentankens kapacitet, 10-15 personer: 500L - 750L
- Bufferttankens volym i förhållande till värmesystemets effekt väljs som en tumregel på minst 10L/1kW
- Bufferttankens volym när värmeeffekten är 7-9 kW: 100 L
Utrustningstillverkarens dimensioneringstabell hjälper till att välja rätt modell
| värmesystem, Panasonic Aquarea 16 kW : | Allt i ett 7kW och 9kW | Split Bi-Block 7kW och 9kW |
| Yta som ska värmas upp | ||
| Lägenhet 190-230 m²: | ✔ | ✔ |
| Lägenhet 150-190 m²: | ✔ | ✔ |
| Lägenhet 100-150 m²: | ✔ | ✔ |
| Lägenhet 50-100 m²: | ✔ | ✔ |
| Ny konstruktion: | ✔ | ✔ |
| Sommarstuga: | ✔ | ✔ |
| Egenskaper | ||
| SCOP, högsta värde: | 5.05 till 5.09 A+++ / A++ | 5.05 till 5.09 A+++ / A++ |
| I T-cap version: | ✔ | ✔ |
| 2-områdesversion: | ✔ | |
| I en väldigt tyst version: | ✔ | ✔ |
| Hög flödesvattentemperatur (65 °C): | ✔ | |
| Servicevattentanken ingår i leveransen: | ✔ | |
| Funktionen Smart Heat Pump ingår i leveransen: | ✔ | ✔ |
| Kompatibel med Smart Cloud-tjänst: | ✔ | ✔ |
| Kompatibel med solpaneler: | ✔ | ✔ |
| Kompatibel med AQUAVENT FTX-aggregatet (3-9kW-modeller): | ✔ | |
| Kompatibel med Aquarea Air radiatorer: | ✔ | ✔ |
Tekniska data för värmepump
- Inomhusenhet: WH-SDC0709J3E5, Aquarea High Performance, Bi-Bloc Split, J generation, 1-fas strömförsörjning, Värme eller kyla, R32
- Ljudtryck Värme/kyla dB(A): 30/30
- Mått H x B x D, mm: 892 x 500 x 340
- Nettovikt, kg: 42
- Anslutning för värmekretsen tum: R 1¼
- Klass A pump:
- Antal hastigheter: Variabel hastighet
- Insugningseffekt, (minst/max) W: 34/114
- Värmevattenflöde, (ΔT = 5 K, 35 °C) l/min: 20,1
- Kapacitet för inbyggd elvärmare, kW: 3
- Aktuell 1/A: 15,9
- Aktuell 2/A: 13
Panasonic tillverkar högkvalitativa luft-vattenvärmepumpar för uppvärmningsbehoven i lägenheter och kommersiella lokaler. Det breda urvalet av Aquarea värmepumpar från 3 till 16 kW hjälper dig att hitta rätt system för dina värme- eller kylbehov. Kostnadseffektiva och miljövänliga lösningar lämpar sig för både nybyggnation och renoveringsprojekt. I Panasonics omfattande kollektion hittar du en värmepumpsmodell som passar ditt hus, med vilken du kan maximera komforten och de besparingar som värmepumpen ger.
Ansökningar
Aquarea luft-vattenvärmepump är en bra lösning för nya eller befintliga hushåll, samt för alla typer av fastigheter. Systemen är särskilt lämpliga för platser med vattencirkulerande radiatorer och/eller vattencirkulerande golvvärme. Systemet kan arbeta självständigt, eller kombineras med ett befintligt gas-, ved- eller oljeeldat etc. värmesystem efter behov.
Ökar användarkomforten
Aquarea luft-till-vatten värmepump kan justera temperaturen exakt tack vare pålitliga Panasonic inverterkompressorer och lättanvända kontrollfunktioner. Aquarea värmer ditt hem effektivt även under mer krävande förhållanden, värmepumparna arbetar upp till -28 °C utetemperatur, och de arbetar med kompressorn på full kapacitet utan ytterligare uppvärmning även vid en temperatur på -20 °C. Värmepumpen har ett brett utbud av olika justeringsfunktioner, som du kan använda för att säkerställa komplett boendekomfort, samt tillräckligt med varmvatten.
En luft-vattenvärmepump tar energi från uteluften
Baserat på avancerad luft-till-vatten värmepumpsteknik är Aquarea ett mycket effektivt och miljövänligt system. Den fångar upp energi från den omgivande luften och överför den till uppvärmningen av det vatten och varmvatten som behövs för uppvärmning av bostaden och kyler vid behov även ditt hus. Systemet tar upp till 80 % av den erforderliga energin från den omgivande luften, även vid mycket låga temperaturer.
Sparmöjligheter
Med en luft-vattenvärmepump går det att spara upp till mer än 50 % av de årliga uppvärmningskostnaderna, i bästa fall ännu mer. Dess användning är säker, bekymmersfri och enkel. Med en luft-vattenvärmepump som utnyttjar ny teknik kan uppvärmningen av bostaden regleras på ett mycket mer mångsidigt, intelligent och exakt sätt jämfört med till exempel traditionella el-, ved- och oljepannor. En luft-vattenvärmepump är typiskt sett mer överkomlig vad gäller anskaffningskostnader än till exempel en bergvärmepump.
NOTE! Due to the current world situation, the delivery time of the product may change
Before ordering, confirm availability from the address kaskapalvelu@karkkainen.com
Panasonic Aquarea WH-SDC0709J3E5 is a 7-9kW outdoor unit 1-phase High Performance J-generation Split air-to-water heat pump smart Bi-Block wall-mounted indoor unit with R32 refrigerant, which moves the hot gas produced by the outdoor unit forward with the help of a heat exchanger, heating the service water and the water of the heat distribution network to a suitable temperature. The wall-mounted indoor unit has an intelligent control system, as well as a built-in 3 kW 1-phase electric resistance as an additional energy source in severe frosts. The Bi-Block indoor unit gives more possibilities regarding the installation location, because it does not contain hot water or buffer tanks. The hot water heaters are placed separately in the technical space, while the indoor unit takes up only a small amount of space on the wall. Especially suitable for low spaces.
The indoor unit is suitable for use with Panasonic WH-UD07JE5 7kW and WH-UD09JE5 9kW outdoor units. In addition to the outdoor unit, a mandatory outdoor unit base resistor Panasonic product number CZ-NE3P is required for defrosting. In addition, a separate hot water storage tank and a buffer storage tank are required. Please note that Split air-to-water heat pumps require a license for the concept of refrigerant.
Example units of air water system
- Bi-Block
- Panasonic Aquarea WH-UD07JE5 7kW or WH-UD09JE5 9kW Split outdoor unit
- Panasonic Aquarea Bi-Block WH-SDC0709J3E5 7-9kW indoor unit with 3kW electric resistance
- You also need a hot water tank and a buffer tank (min 100L / 100L)
- Panasonic outdoor unit bottom resistor CZ-NE3P
If changes are made to the heat pump's refrigerant circuit and it contains fluorinated greenhouse gases, connecting the circuit requires a refrigerant qualification issued by Tukes. As a sales company, we must ensure that the refrigeration circuit is connected by a qualified installation company or installer. You can easily find a qualified installer in your area, for example , in Tukes' register of operators . Select a town from the list and click search.
Information and submission of the F gas form
After ordering the heat pump, fill in all the information on the attached F-gas form and save it as an e-mail attachment. Enter the order number you received from the Karkkainen.com online store in the subject field of the email. Send a PDF file filled with the correct information by e-mail to tilauskasitettely@karkkainen.com. After receiving the email, your order will be processed and you can follow the delivery of the cargo as usual.
Features of the heat pump
- Installation of split-type air-to-water heat pumps requires an F gas permit, R32 refrigerant
- Smartphone control, available as an accessory, can be connected as part of a smart home system
- Maximum flow water temperature 60 °C
- High heating and cooling capacity, even at very low outside temperatures
- Works with the compressor at full capacity without additional heating even at a temperature of -20 °C and produces heat down to -28 °C
- Works in cooling mode when the outside temperature is only 10 °C
- The internal magnetic filter facilitates installation
- Suitable as an independent heating system, or alongside an existing system
- The compressor has a 5-year warranty
Panasonic Aquarea air-to-water heat pumps are suitable as a heat source for water-circulating radiators and floor heating objects, as well as for producing hot domestic water. Dimensioning the right size/power class of the heating system can be done, for example, according to the peak power demand (W/m2) for heating during severe frosts.
The maximum surface area to be heated in relation to the heating power of the heat pump
- Heat pump heating power: 7-9 kW
- Surface area to be heated
- New properties (40W/m2): 180m2 - 230 m2
- Renovation sites (55W/m2): 130m2 - 160 m2
- Log houses (75W/m2): 90m2 - 120 m2
- In calculating the surface area, normal room height (max 2.8m) and indoor temperature (21 °C) have been used, as well as an estimate of the average design outdoor temperature in Finland.
- To ensure sufficient heating capacity, please note that your heating system always has an additional electric resistance/other back-up heating system for winter's extreme cold (below -28 °C), when the air-to-water heat pump does not produce heat. The power of the electric resistance must be at least equal to the peak heating power requirement / the power of the outdoor unit of the air-to-water heat pump. An additional resistor can be placed, for example, in a buffer charger or a hybrid charger, if the electrical resistance of the indoor unit itself is not yet high enough (usually applies to systems over 9kW).
- Capacity of the hot water tank, 2-6 people: 150L - 200L
- Capacity of the hot water storage tank, 6-10 people: 300L - 400L
- Domestic water tank capacity, 10-15 people: 500L - 750L
- The volume of the buffer tank in relation to the power of the heating system is chosen as a rule of thumb at a minimum of 10L/1kW
- The volume of the buffer tank when the heating power is 7-9 kW: 100 L
The equipment manufacturer's dimensioning table helps in choosing the right model
| heating system, Panasonic Aquarea 16 kW : | All in One 7kW and 9kW | Split Bi-Block 7kW and 9kW |
| Surface area to be heated | ||
| Apartment 190-230 m²: | ✔ | ✔ |
| Apartment 150-190 m²: | ✔ | ✔ |
| Apartment 100-150 m²: | ✔ | ✔ |
| Apartment 50-100 m²: | ✔ | ✔ |
| New construction: | ✔ | ✔ |
| Summer cottage: | ✔ | ✔ |
| Characteristics | ||
| SCOP, highest value: | 5.05 to 5.09 A+++ / A++ | 5.05 to 5.09 A+++ / A++ |
| In T-cap version: | ✔ | ✔ |
| 2-area version: | ✔ | |
| In a very silent version: | ✔ | ✔ |
| High flow water temperature (65 °C): | ✔ | |
| The service water tank is included in the delivery: | ✔ | |
| The Smart Heat Pump function is included in the delivery: | ✔ | ✔ |
| Compatible with Smart Cloud service: | ✔ | ✔ |
| Compatible with solar panels: | ✔ | ✔ |
| Compatible with the AQUAVENT FTX aggregate (3-9kW models): | ✔ | |
| Compatible with Aquarea Air radiators: | ✔ | ✔ |
Heat pump technical data
- Indoor unit: WH-SDC0709J3E5, Aquarea High Performance, Bi-Bloc Split, J generation, 1-phase power supply, Heating or cooling, R32
- Sound pressure Heating / cooling dB(A): 30 / 30
- Dimensions H x W x D, mm: 892 x 500 x 340
- Net weight, kg: 42
- Connection for the heating circuit inches: R 1¼
- Class A pump:
- Number of speeds: Variable speed
- Intake power, (minimum / maximum) W: 34 / 114
- Heating water flow, (ΔT = 5 K, 35 °C) l/min: 20.1
- Built-in electric heater capacity, kW: 3
- Current 1 / A: 15.9
- Current 2 / A: 13
Panasonic manufactures high-quality air-to-water heat pumps for the heating needs of apartments and commercial premises. The wide selection of Aquarea heat pumps from 3 to 16 kW will help you find the right system for your heating or cooling needs. Cost-effective and environmentally friendly solutions are suitable for both new construction and renovation projects. In Panasonic's extensive collection, you will find a heat pump model suitable for your house, with which you can maximize comfort and the savings produced by the heat pump.
Applications
The Aquarea air-to-water heat pump is a good solution for new or existing households, as well as for all kinds of properties. The systems are particularly suitable for locations with water-circulating radiators and/or water-circulating underfloor heating. The system can work independently, or it can be combined with an existing gas, wood or oil-fired, etc. heating system as needed.
Increases user comfort
The Aquarea air-to-water heat pump is able to precisely adjust the temperature thanks to reliable Panasonic inverter compressors and easy-to-use control features. Aquarea heats your home efficiently even in more demanding conditions, the heat pumps work up to -28 °C outside temperature, and they work with the compressor at full capacity without additional heating even at a temperature of -20 °C. The heat pump has a wide range of different adjustment features, which you can use to ensure complete living comfort, as well as sufficient hot domestic water.
An air-to-water heat pump takes energy from the outside air
Based on advanced air-to-water heat pump technology, Aquarea is a very efficient and environmentally friendly system. It captures energy from the surrounding air and transfers it to the heating of the water and hot domestic water needed for heating the home and, if necessary, also cools your house. The system takes up to 80% of the required energy from the ambient air, even at very low temperatures.
Savings opportunities
With an air-to-water heat pump, it is possible to save up to more than 50% of the annual heating costs, at best even more. Its use is safe, carefree and effortless. With an air-to-water heat pump that utilizes new technology, home heating can be regulated in a much more versatile, intelligent and precise manner compared to, for example, traditional electric, wood and oil heating boilers. An air-to-water heat pump is typically more affordable in terms of acquisition costs than, for example, a geothermal heat pump.
Verkkokaupan maksutavat:
