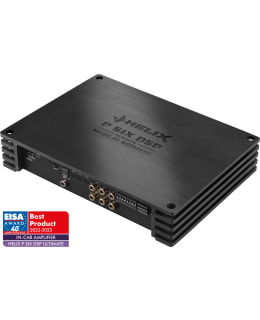

Helix P SIX DSP ULTIMATE on erittäin tehokas ja todella hyvällä äänenlaadulla varustettu 6-kanavainen Ultra HD Class D -luokan vahvistin jossa on sisäänrakennettuna 12-kanavainen DSP-prosessori.
Kanavakohtainen ulostuloteho jopa 285 Wattia jatkuvaa tehoa 2 Ohmin kuormaan! ( kanavat C - F )
ACO platformin ansiosta laite on erittäin nopea ja tehokas.
Audiotec-Fischerin kehittämällä ADEP-piirillä (Advanced Diagnostics Error Protection) varustetut älykkäät kaiutintasoiset sisääntulot ( 6kpl )
Sisääntuloissa on myös markkinoiden kehittynein Autostart-toiminto jonka vuoksi laite lähtee päälle vasta havaittuaan oikeaa kaiutinsignaalia, eikä reagoi auton kännistyessä mahdollisesti kuuluviin paukahduksiin eikä muihin häiriöääniin.
Lisäksi laitteesta löytyy myös ISA (Input Signal Analyzer) sekä InputEQ eli sisääntulosignaalin mittaus ja taajuuskorjain
P SIX DSP ULTIMATE mallissa on kaksi kaikkein tehokkainta 64 Bittistä audio signaali prosessoria mitä Analog Devices:in valikoimasta löytyy. Uskomattomat 2.4 miljardia MAC operaatiota sekunnissa mahdollistavat kymmenen yksittäisen kanavan käsittelyn ja 96 kHz näytteenottotaajuuden ( High-Res Audio ).
Tähän malliin on myös saatavilla laitteen sisään asennettava moduulikortti: Bluetooth HD, HD-Audio USB sekä AUX IN -moduulit.
DSP-prosessorin säädöt tehdään tietokoneella Audiotec Fischerin -ilmaisella DSP PC-Tool -ohjelmistolla.
Power RMS ≤ 1% THD+N
- @ 4 OhmsChannel A - F: 6 x 120 Watts
- @ 2 OhmsChannel C - F: 4 x 230 Watts
Max. output power per channel*
Channel A - F: up to 145 Watts RMS @ 4 Ohms
Channel C - F: up to 285 Watts RMS @ 2 Ohms
Amplifier technologyUltra HD Class D
Inputs:
6 x RCA / Cinch
6 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Coax SPDIF (12 - 192 kHz)
1 x Remote In
Input sensitivityRCA / Cinch 1 - 4 Volts or 4 - 8 Volts
Highlevel 4 - 16 Volts or 8 - 32 Volts
Input impedance RCA / Cinch13 kOhms
Input impedance highlevel9 - 33 Ohms with ADEP.3
Outputs:
6 x Speaker output
4 x RCA / Cinch
1 x Optical SPDIF (96 kHz)
2 x Remote Out
Output voltage RCA / Cinch3 Volts
Frequency response10 Hz - 44,000 Hz
DSP resolution64 Bit
DSP power2 x 295 MHz (2.4 billion MAC operations/second)
Sampling rate96 kHz
DSP type2 x Audio signal processor
Signal convertersA/D: BurrBrown
D/A: BurrBrown
Signal-to-noise ratio digital input108 dB (A-weighted)
Signal-to-noise ration analog input102 dB (A-weighted)
Distortion (THD) 0,004 %
Damping factor 100
Operating voltage10.5 - 32 Volts (max. 5 sec.down to 6 Volts)
Power ratingDC 12 / 24 V ⎓ 65 A max.
Idle current1350 mA
Max. remote output current500 mA
Fuse3 x 20 A LP-Mini-fuse (APS)
Additional features32 Bit CoProcessor, HEC slot, ADEP circuit, Auto Remote switch, Smart Control Port
Dimensions (H x W x D)50 x 260 x 190 mm /
1.97 x 10.24 x 7.48“
Scope of delivery
1 x Amplifier HELIX P SIX DSP ULTIMATE
1 x Control Input-to-SCP adaptor
1 x USB cable
2 x Allen key
1 x Mounting material
1 x Instruction manual.
Helix P SIX DSP ULTIMATE är en mycket kraftfull och mycket bra ljudkvalitet 6-kanals Ultra HD klass D-förstärkare med en inbyggd 12-kanals DSP-processor.
Kanalutgångseffekt upp till 285 watt kontinuerlig effekt för en 2 ohms belastning! ( Kanaler C - F )
ACO-plattformen gör den här enheten mycket snabb och effektiv.
Audiotec-Fischer utvecklat ADEP (Advanced Diagnostics Error Protection) chip med intelligenta högtalarnivåingångar ( 6 st )
Ingångarna har också den mest avancerade Autostart-funktionen på marknaden, vilket innebär att enheten bara kommer att slås på när den upptäcker rätt högtalarsignal, och kommer inte att reagera på några smällar eller andra störande ljud när bilen snurrar.
Enheten har dessutom ISA (Input Signal Analyzer) och InputEQ (Input Signal Measurement and Equalization)
P SIX DSP ULTIMATE-modellen har två av de mest kraftfulla 64-bitars ljudsignalprocessorerna som finns tillgängliga från Analog Devices. Otroliga 2,4 miljarder MAC-operationer per sekund möjliggör bearbetning av tio individuella kanaler och 96 kHz samplingsfrekvens ( High-Res Audio ).
Den här modellen finns också med ett inbyggt modulkort: Bluetooth HD, HD-Audio USB och AUX IN-moduler.
DSP-processorn styrs via dator med hjälp av Audiotec Fischers kostnadsfria programvara DSP PC-Tool.
Effekt RMS ≤ 1% THD+N
- @ 4 ohmKanal A - F: 6 x 120 watt
- @ 2 ohmKanal C - F: 4 x 230 watt
Max. uteffekt per kanal*
Kanal A - F: upp till 145 watt RMS @ 4 ohm
Kanal C - F: upp till 285 watt RMS @ 2 ohm
FörstärkarteknikUltra HD klass D
Ingångar:
6 x RCA / Cinch
6 x Högnivå högtalaringång
1 x Optisk SPDIF (12 - 96 kHz)
1 x Koax SPDIF (12 - 192 kHz)
1 x Fjärrkontroll In
IngångskänslighetRCA / Cinch 1 - 4 volt eller 4 - 8 volt
Högnivå 4 - 16 volt eller 8 - 32 volt
Ingångsimpedans RCA / RCA 13 kOhm
Ingångsimpedans högnivå9 - 33 ohm med ADEP.3
Utgångar:
6 x Högtalarutgång
4 x RCA / RCA
1 x Optisk SPDIF (96 kHz)
2 x Fjärrutgång
Utgångsspänning RCA / RCA3 volt
Frekvensrespons10 Hz - 44,000 Hz
DSP-upplösning64 bit
DSP-effekt2 x 295 MHz (2.4 miljarder MAC-operationer/sekund)
Samplingsfrekvens96 kHz
DSP-typ2 x Audio signal processor
SignalomvandlareA/D: BurrBrown
D/A: BurrBrown
Signal/brusförhållande digital ingång108 dB (A-vägd)
Signal/brusförhållande analog ingång102 dB (A-vägd)
Distorsion (THD) 0,004 %
Dämpfaktor 100
Driftspänning10.5 - 32 volt (max. 5 sek. ner till 6 volt)
EffektklassningDC 12 / 24 V ⎓ 65 A max.
Idle-ström1350 mA
Max. fjärrstyrd utgångsström500 mA
Säkring3 x 20 A LP-Mini-säkring (APS)
Ytterligare funktioner32 bitars co-processor, HEC-kortplats, ADEP-krets, automatisk fjärrbrytare, Smart Control Port
Mått (H x B x D)50 x 260 x 190 mm /
1.97 x 10,24 x 7,48"
Leveransomfattning
1 x Förstärkare HELIX P SIX DSP ULTIMATE
1 x Kontrollingång-till-SCP adapter
1 x USB-kabel
2 x Insexnyckel
1 x Monteringsmaterial
1 x Instruktionsbok.
