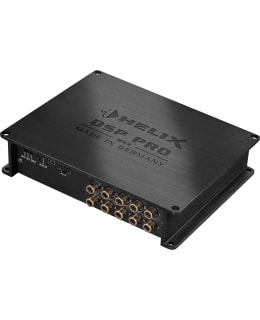

Helix DSP PRO MK3 on uusi kolmannen sukupolven versio suositusta Helix DSP PRO -mallista.
DSP-prosessorin laskentatehoa voidaan parantaa vain lisäämällä laskentatehoa. Helix DSP PRO MK3 -mallissa on kaksi kaikkein tehokkainta 64 Bittistä audio signaali prosessoria mitä Analog Devices:in valikoimasta löytyy. Uskomattomat 2.4 miljardia MAC operaatiota sekunnissa mahdollistavat kymmenen yksittäisen kanavan käsittelyn ja 96 kHz näytteenottotaajuuden.
Helix DSP PRO MK3 -mallissa käytetyt AKM Velvet Sound 32Bit A/D- ja D/A-muuntimet takaavat huippuluokan äänenlaadun High-Res laadulla.
Uusi ACO platform (ACO = Advanced 32 Bit CoProcessor) mahdollistaa nopean toiminnan kaikessa mutta se tekee myös paljon muuta.
Tämän uuden prosessorin yhdet merkittävimmät uutuudet ovat ISA (Input Signal Analyzer) ja InputEQ eli sisääntulosignaalin mittaus ja taajuuskorjain. ISA mittaa sisääntulevan signaalin taajuusvasteen ja InputEQ on kanavakohtainen 5-kanavainen parametrikorjain jolla sisääntulevan signaalin taajuusvasteen mahdollisia vääristymiä saadaan korjattua. Näin saadaan kunnollinen lähtökohta parhaalle mahdolliselle äänentoistolle.
Helix DSP PRO MK3 asentuu saumattomasti minkä tahansa OEM-äänilähteen perään ADEP.3 piirin ja uskomattoman laajan sisääntuloherkkyyden ansiosta. 4-32 Voltin sisääntuloherkkyys kaiutintasoisessa sisääntulossa mahdollistaa asennuksen OEM-vahvistinten perään niissä autoissa joissa sen poistaminen soittimen perästä on mahdotonta.
Signaali voidaan tuoda sisään kaiutintasoisena, linjatasoisena, optisena tai lisävarusteena myytävän Helix HEC moduulin avulla Bluetoothilla tai HD-tasoisena USB-kaapelilla.
High Level Inputissa on markkinoiden kehittynein Autostart-toiminto jonka sammumisviiveen säätö on 10-300 sekunttia. Laite lähtee päälle vasta havaittuaan oikeaa kaiutinsignaalia, ei reagoi käynnistyspaukahduksiin eikä muihin häiriöihin. Audiotec Fischerin muiden plug&play laitteiden tapaan ideaalinen tuote CAN-väylällä toteutettuihin radioihin, joissa radio saattaa olla päällä ovien lukituksen jälkeen jopa 40minuuttia.
DSP PC-Tool 5
Helix DSP PRO MK3 on yhteensopiva Audiotec Fischerin uuden DSP PC-Tool 5 -version kanssa.
Ohjelmistossa huomioitu tulevaisuus lähes rajattomilla päivitysmahdollisuuksilla. DSP kytketään säätöjen ajaksi tietokoneen USB 2.0 liitäntään.
64-Bit DSP korkean äänenlaadun saavuttamiseksi
Signal converters:
A/D: AKM Velvet Sound 32 Bit
D/A: AKM Velvet Sound 32 Bit
Signal-to-noise ratio digital input 116 dB (A-weighted)
Signal-to-noise ratio analog input 111 dB (A-weighted)
Vapaasti määriteltävät signaalin sisäänmenot ja ulostulot
Sisääntulot:
8-kanavainen linjatasoinen sisääntulo RCA-liittimillä
8-kanavainen kaiutintasoinen sisääntulo
1 x Optical SPDIF (12 – 96 kHz)
1 x Coax SPDIF (12 – 192 kHz)
1 x ohjaus-sisääntulo
Ulostulot:
10 x RCA linjalähtö (8V)
1 x Herätelähtö
HELIX Extension Card slot (HEC) lisävarusteena myytäville lisä sisääntulo/ulostulo moduuleille:
HEC BT Bluetooth Audio Streaming -moduli
HEC AUX IN (3.5mm stereoplugilla)
HEC Optical IN (toslink)
Muiden Helix MATCH Plug&Play laitteiden tapaan ideaalinen tuote CAN-väylällä toteutettuihin radioihin, joissa radio saattaa olla päällä ovien lukituksen jälkeen jopa 40 minuuttia.
Inputs8 x RCA / Cinch
8 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Coax SPDIF (12 - 192 kHz)
1 x Remote In
Input sensitivityRCA / Cinch 2 / 3 / 4 Volts
Highlevel 4 / 7 / 11 or 12 / 22 / 32 Volts
Outputs10 x RCA / Cinch
1 x Remote Out
Output voltage8 Volts
Frequency response10 Hz - 44,000 Hz
DSP resolution64 Bit
DSP power2 x 295 MHz (2.4 billion MAC operations/second)
Sampling rate96 kHz
DSP type2 x Audio signal processor
Signal convertersA/D: AKM Velvet Sound 32 Bit
D/A: AKM Velvet Sound 32 Bit
Signal-to-noise ratio digital input116 dB (A-weighted)
Signal-to-noise ratio analog input111 dB (A-weighted)
Total harmonic distortion (THD+N) digital input 0.0005 %
Total harmonic distortion (THD+N) analog input 0.001 %
IM distortion (IMD) digital input 0.002 %
IM distortion (IMD) analog input 0.004 %
Crosstalk 90 dB
Operating voltage9.6 - 18 Volts (max. 5 sec. down to 6 Volts)
Power ratingDC 12 V ⎓ 3 A max.
Current draw650 mA
Max. remote output current500 mA
Additional featuresHEC slot, Ground lift switch, Smart Control Port, 32 Bit CoProcessor, ADEP.3 circuit, Auto Remote switch
Dimensions (H x W x D)40 x 177 x 150 mm /
1.58 x 6.97 x 5.91“
Scope of delivery
1 x Signal processor HELIX DSP PRO MK3
1 x Control Input-to-SCP adaptor
1 x USB cable
1 x Mounting material
1 x Instruction manual.
Helix DSP PRO MK3 är den nya tredje generationens version av den populära Helix DSP PRO-modellen.
Datorkraften hos en DSP-processor kan bara förbättras genom att öka datorstyrkan. Helix DSP PRO MK3 har två av de mest kraftfulla 64-bitars audiosignalprocessorerna som finns tillgängliga från Analog Devices. Otroliga 2,4 miljarder MAC-operationer per sekund möjliggör bearbetning av tio individuella kanaler och 96 kHz samplingsfrekvens.
AKM Velvet Sound 32-bitars A/D- och D/A-omvandlare som används i Helix DSP PRO MK3-modellen säkerställer toppmodern ljudkvalitet med High-Res-kvalitet.
Den nya ACO-plattformen (ACO = Advanced 32 Bit CoProcessor) gör att du kan göra allt snabbt, men den gör också mycket mer.
En av de viktigaste nya funktionerna i den här nya processorn är ISA (Input Signal Analyzer) och InputEQ, dvs. mätning och utjämning av ingångssignalen. ISA mäter ingångssignalens frekvenssvar och InputEQ är en 5-kanals, kanalspecifik parameterkorrigerare som korrigerar för eventuella förvrängningar i ingångssignalens frekvenssvar. Detta ger en solid utgångspunkt för bästa möjliga ljudåtergivning.
Helix DSP PRO MK3 installeras sömlöst bakom alla OEM-ljudkällor ADEP.3 Högtalarnivåingångens ingångskänslighet på 4-32 volt möjliggör installation på baksidan av OEM-förstärkare i bilar där det är omöjligt att ta bort den från spelarens baksida.
Signalen kan matas in som högtalarnivå, linjenivå, optisk eller via den valfria Helix HEC-modulen via Bluetooth eller HD-nivå via USB-kabel.
Högnivåingången har den mest avancerade Autostart-funktionen på marknaden med en avstängningsfördröjning på 10-300 sekunder. Enheten slås på först när den känner av rätt högtalarsignal och reagerar inte på startstötar eller andra störningar. Precis som Audiotec Fischers andra plug & play-enheter är den idealisk för CAN-bussradioapparater, där radion kan vara på i upp till 40 minuter efter att dörren har låsts.
DSP PC-Tool 5
Helix DSP PRO MK3 är kompatibel med Audiotec Fischers nya DSP PC-Tool 5.
Mjukvaran är framtidssäker med nästan obegränsade uppgraderingsmöjligheter. DSP:n ansluts till USB 2.0-porten på datorn för justering.
64-bitars DSP för hög ljudkvalitet
Signalomvandlare:
A/D: AKM Velvet Sound 32 Bit
D/A: AKM Velvet Sound 32 Bit
Signal-brusförhållande digital ingång 116 dB (A-vägd)
Signal-brusförhållande analog ingång 111 dB (A-vägd)
Fritt konfigurerbara signalingångar och -utgångar
Ingångar:
8-kanals linjenivåingång med RCA-kontakter
8-kanals högtalarnivåingång
1 x optisk SPDIF (12 - 96 kHz)
1 x koaxial SPDIF (12 - 192 kHz)
1 x kontrollingång
Utgångar:
10 x RCA linjeutgång (8V)
1 x Larmutgång
HELIX Extension Card slot (HEC) för valfria ytterligare in- och utgångsmoduler:
HEC BT Bluetooth Audio Streaming modul
HEC AUX IN (3.
HEC Optical IN (toslink)
Som med andra Helix MATCH Plug&Play-enheter är detta en idealisk produkt för CAN-bus-radioapparater, där radion kan vara på i upp till 40 minuter efter att dörren har låsts.
Ingångar8 x RCA / Cinch
8 x Högnivå högtalaringång
1 x Optisk SPDIF (12 - 96 kHz)
1 x Koaxial SPDIF (12 - 192 kHz)
1 x Remote In
IngångskänslighetRCA / RCA 2 / 3 / 4 volt
Högnivå 4 / 7 / 11 eller 12 / 22 / 32 volt
Utgångar10 x RCA / RCA
1 x Remote Out
Utgångsspänning8 volt
Frekvensrespons10 Hz - 44,000 Hz
DSP-upplösning64 bit
DSP-effekt2 x 295 MHz (2.4 miljarder MAC-operationer/sekund)
Samplingsfrekvens96 kHz
DSP-typ2 x Audio signal processor
SignalomvandlareA/D: AKM Velvet Sound 32 Bit
D/A: AKM Velvet Sound 32 Bit
Signal/brusförhållande digital ingång116 dB (A-vägd)
Signal/brusförhållande analog ingång111 dB (A-vägd)
Total harmonisk distorsion (THD+N) digital ingång 0.0005 %
Total harmonisk distorsion (THD+N) analog ingång 0,001 %
IM-distorsion (IMD) digital ingång 0,002 %
IM-distorsion (IMD) analog ingång 0,004 %
Crosstalk 90 dB
Driftspänning9,6 - 18 volt (max. 5 sek. ner till 6 volt)
SpänningsklassningDC 12 V ⎓ max. 3 A.
Strömuttag650 mA
Max. fjärrstyrd utgångsström500 mA
Ytterligare funktionerHEC-kortplats, jordlyftsbrytare, smart kontrollport, 32-bitars co-processor, ADEP.3 krets, automatisk fjärrbrytare
Mått (H x B x D)40 x 177 x 150 mm /
1,58 x 6,97 x 5,91"
Leveransomfattning
1 x Signalprocessor HELIX DSP PRO MK3
1 x Styringång-till-SCP-adapter
1 x USB-kabel
1 x Monteringsmaterial
1 x Instruktionsbok.
